基于GB/T 8813-2020的硬质泡沫塑料压缩性能测定分析

一、标准核心概述与适用范围

GB/T 8813-2020于2020年7月21日发布，2021年2月1日正式实施，全程对标国际通用检测规范，实现了国内检测标准与国际标准的无缝衔接，有效提升了我国泡沫塑料检测结果的国际认可度。该标准核心目的是规范硬质泡沫塑料压缩强度、特定形变下压缩应力、压缩模量等关键力学参数的测定方法，适用于所有均质、闭孔、开孔结构的硬质泡沫塑料，涵盖聚氨酯泡沫、聚苯乙烯泡沫、酚醛泡沫、聚氯乙烯泡沫等主流品类。

根据标准规定，本次检测可获取三类核心性能参数：一是压缩强度与对应相对形变，反映材料极限承载能力；二是10%相对形变时的压缩应力，是工程设计中安全载荷参数；三是压缩模量，用于表征材料的抗变形刚度特性，为结构力学设计提供数据支撑。同时，标准明确划分两种专属检测方法，针对不同检测需求精准适配，规避了单一检测方法的局限性。

二、标准检测方法分类与核心差异

GB/T 8813-2020创新性设置方法A、方法B两种检测模式，两种方法试验原理一致、试样要求统一，核心差异在于形变测量方式与适用检测场景，针对性满足不同精度、不同参数的检测需求。

（一）方法A：横梁位移测量法

方法A以试验机横梁位移数据为依据计算试样压缩形变，操作简便、检测效率高，适用于常规质量检测与批量筛查。标准明确规定，所有需要测定10%相对形变时压缩应力的检测场景，必须采用方法A。该方法无需额外加装形变检测装置，依托万能试验机自带的位移采集系统即可完成数据采集，检测成本低、重复性好，是企业出厂检验、日常质控的方法。但受机架形变、系统间隙等因素影响，其形变测量精度有限，不适合高精度模量检测。

（二）方法B：试样应变直接测量法

方法B通过固定在试样表面的接触式引伸计或高精度应变检测装置，直接采集试样自身的压缩形变数据，规避试验机系统误差，形变测量精度大幅提升。标准强制要求，测定材料压缩模量时必须采用方法B。该方法适用于材料研发、产品质检、科研试验、仲裁检测等高精度场景，能够精准捕捉材料弹性阶段的形变规律，为材料刚度特性分析提供精准数据，缺点是操作流程更复杂、对设备精度和操作人员技能要求更高。

三、标准化试验流程规范

严格遵循GB/T 8813-2020规范开展试验，是保障检测数据精准、有效、可溯源的核心前提，完整试验流程主要包含试样制备、状态调节、设备调试、试验操作、数据采集五大环节。

（一）试样制备要求

标准对试样尺寸、外观、数量做出明确量化规定，杜绝试样差异对检测结果的干扰。常规硬质泡沫塑料试样优先采用立方体或正棱柱体，常用尺寸为50mm×50mm×50mm，也可根据产品特性选用100mm×100mm×50mm规格，尺寸偏差需控制在±0.5mm以内。试样表面必须平整光滑、无气泡、无裂纹、无凹陷、无杂质，上下受压面保持绝对平行，相邻端面相互垂直，避免受压过程中出现应力集中、偏载形变。同时，每组有效试样数量不少于5个，若检测数据离散性较大，需增加试样数量，保证结果统计学有效性。

（二）试样状态调节

环境温湿度会显著影响泡沫塑料的力学性能，因此试验前必须进行标准化状态调节。按照标准要求，试样需放置在温度（23±2）℃、相对湿度（50±5）%的标准环境中静置不少于16h，确保试样温湿度均匀、性能稳定。试验过程也需在相同标准环境下开展，全程规避温湿度波动带来的检测误差。

（三）试验设备调试

试验核心设备为电子万能试验机，设备需具备匀速加载、高精度力值与位移采集功能，力值测量精度不低于1级。试验前需校准设备载荷、位移参数，确保压板平整、对中良好，上下压板平行度符合标准要求。采用方法B时，需提前调试引伸计，确保装置与试样贴合紧密、固定牢固，无松动、无偏移，保障形变数据实时精准采集。同时设定试验加载速度，常规硬质泡沫塑料统一采用（5±1）mm/min的匀速压缩速率，全程保持加载稳定、无冲击、无停顿。

（四）标准化试验操作

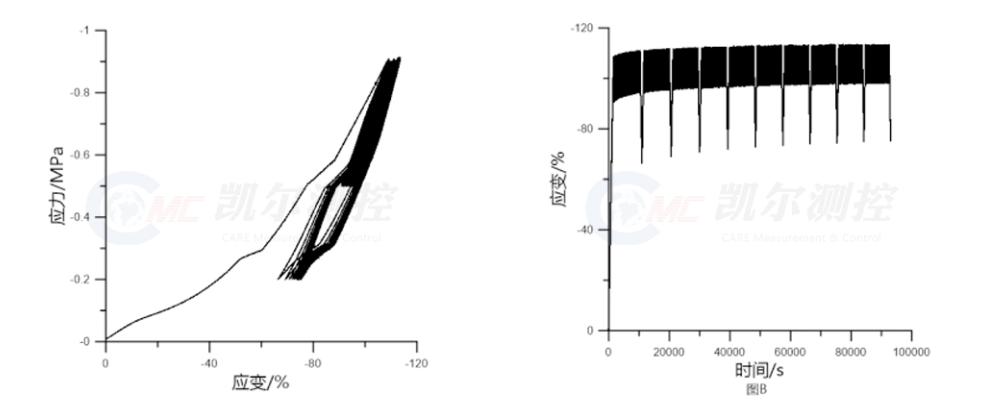

将状态调节完成的试样居中放置于试验机上下压板之间，保证试样受压面与压板贴合、受力均匀，无偏心载荷。启动设备后，压板匀速向下压缩试样，持续采集载荷、位移、形变实时数据，直至达到试验终止条件。试验终止分为两种情况：一是试样发生屈服破坏、载荷出现明显下降；二是试样相对形变达到10%，满足常规检测终止要求。全程记录试验过程中的力-位移曲线，作为后续参数计算的核心依据。

四、核心性能参数计算与结果判定

试验完成后，依据GB/T 8813-2020给定的标准化公式，结合采集的试验数据计算核心力学参数，同时规范结果修正与判定规则。

（一）10%相对形变压缩应力

该参数是工程应用最核心的指标，表征材料在10%压缩形变下的承载应力，计算公式以试样初始横截面积和对应载荷为核心，能够直观反映材料常规使用状态下的抗压能力，是产品选型、工程结构设计的关键依据。该参数必须通过方法A检测计算，数据稳定性强、适配工程应用场景。

（二）压缩强度与极限形变

压缩强度指试样发生破坏或达到规定形变时的最大压缩应力，对应最大载荷下的承载极限，可反映材料的抗压极限性能。若试样在10%形变前发生载荷下降，取最大载荷计算压缩强度，并记录对应相对形变；若10%形变前未出现破坏，直接采用10%形变压缩应力作为压缩强度。

（三）压缩模量

压缩模量表征材料抵抗弹性形变的能力，数值越大，材料刚度越高、抗变形能力越强。该参数需通过方法B采集的精准形变数据计算，选取材料弹性变形阶段的线性区间，结合应力、形变变化量计算得出，主要用于材料研发、精密结构设计与性能评级。

（四）结果处理规范

每组试验完成后，剔除异常离散数据，计算有效试样检测结果的算术平均值作为最终检测结果，同时可根据需求标注数据偏差范围，保证检测结果的客观性、准确性和可溯源性。所有结果需严格对标标准要求，保留对应有效数字，符合行业检测报告规范。

五、标准实施的行业价值与应用意义

GB/T 8813-2020标准的落地实施，解决了以往硬质泡沫塑料压缩性能检测方法不统一、数据不可比、质量判定无依据的行业问题，为全产业链质量管控提供了标准化支撑。

从生产端来看，该标准为企业原材料入厂检验、生产线过程质控、成品出厂检测提供了统一规范，助力企业优化发泡工艺、调整材料配方，稳定产品抗压性能，减少残次品产出，提升产品市场竞争力。从检测端来看，统一的检测方法实现了不同检测机构、不同企业、不同批次产品数据的互通互认，规避了检测争议，提升了行业检测公信力。

从工程应用端来看，依托本标准检测的压缩强度、压缩应力、模量等参数，能够为建筑保温层抗压设计、冷链包装缓冲防护、轨道交通减震结构、航空航天轻量化构件设计提供精准的力学数据支撑，有效规避因材料抗压性能不达标引发的工程变形、破损、失效等安全隐患，保障工程质量与使用安全。同时，该标准等同国际ISO标准，助力国产硬质泡沫塑料产品对标国际质量体系，突破国际贸易技术壁垒，推动行业国际化发展。

六、结语

GB/T 8813-2020作为硬质泡沫塑料压缩性能检测的基础性、通用性国家标准，兼具科学性、精准性与实用性。其划分的两种检测方法、标准化的试验流程、规范化的参数计算体系，全面覆盖了常规质检、科研研发、工程应用、贸易检测等各类场景需求。严格执行该标准开展压缩性能测定，不仅能够精准量化硬质泡沫塑料的抗压力学性能，实现产品质量的精准管控，更能为材料迭代升级、工程安全设计、行业标准化发展提供坚实的技术支撑，是推动我国硬质泡沫塑料行业高质量、规范化、国际化发展的重要技术保障。
