氢化物诱发Ti-2Al-2.5Zr合金疲劳裂纹起始机制研究综述

氢化物诱发Ti-2Al-2.5Zr合金疲劳裂纹起始机制研究综述

一、引言

钛及其合金因比强度高、耐腐蚀、热稳定性好，被广泛应用于核能、海洋与航空装备。单一α相的Ti-2Al-2.5Zr合金作为下一代小型模块化反应堆中换热结构件的候选材料，其在含氢工况下的疲劳行为尤为关键。氢通过阴极充氢与真空热处理进入合金后以δ-TiHx氢化物形式析出，显著改变材料的力学响应。既有研究多聚焦于氢化物对屈服应力、单调拉伸下的微裂纹形核及锆合金中氢化物自身开裂等单方面问题，而针对循环载荷条件下氢化物诱发疲劳裂纹起始的专门机制研究相对匮乏，特别是缺少将宏观疲劳寿命、中尺度应变场与晶体塑性计算相融合的多尺度证据链。

针对以上问题，陈刚团队、陈旭团队在International Journal of Plasticity期刊上发表了题为“Understanding the role of hydrides in fatigue crack initiation behaviour in Ti-2Al-2.5Zr titanium alloy: Insights from quasi-in-situ fatigue tests and crystal plasticity methods"的文章。该文面向室温应变幅1.0%、Rε=-1的低周疲劳工况，以Ti-2Al-2.5Zr合金中约600 ppm氢（对应氢化物体积分数约1.84%）为对象，将高分辨率数字图像相关（HR-DIC）技术应用于氢化物与α-Ti基体的中尺度全场应变定量表征，结合准原位中断SEM/EBSD/AFM/FIB表征与晶体塑性有限元方法（CPFEM），系统揭示氢化物诱发疲劳裂纹起始的新机制，并据此提出可预测裂纹起始位置的疲劳指示参数（FIP）。

二、实验材料与方法

实验材料为轧制态再结晶Ti-2Al-2.5Zr等轴α钛合金板材，从轧向-横向平面切取试样，经180-2000目砂纸研磨后于-55 ℃、20 V条件下电解抛光。试样标距段尺寸为3 mm×2 mm×1.5 mm，EBSD表征显示典型基面织构，晶粒平均尺寸约48 μm（图1a-c）。氢以100 mA/cm2恒电流在1/3磷酸+2/3甘油溶液中阴极充氢6 h，再经400 ℃、2 h真空均质化与1 ℃/min控冷，获得随机分布于晶内与晶界的片状氢化物，热脱附质谱测得氢含量约600 ppm（图1d-h）。HR-DIC观测在试样标距中心刻取120×100 μm²矩形感兴趣区（ROI），通过溅射沉积银膜与1 wt.% NaCl溶液处理获得约100 nm尺寸的散斑（图2a-d）。拉伸与疲劳试验在配备DIC的凯尔测控试验系统有限公司产品IBTC-5000力学测试系统上进行；非氢化试样中断循环次数为50-450，氢化试样为25-250，每个ROI经硬度压痕标记以便重定位。

图1  试样制备与微观表征：(a)试样几何；(b-c)原始Ti-2Al-2.5Zr的反极图与极图；(d)电解充氢示意图；(e)热处理制度；(f-h)含氢合金的SEM/IPF/相分布表征

图2  HR-DIC测试ROI的(a)BSE像、(b)反极图与(c)相分布；(d)散斑图案；(e)中断拉伸过程示意图

CPFEM基于Asaro-Hill-Rice乘法分解F=Fe·Fp构建。α-Ti相考虑基底、柱面、锥面<a>、锥面<c+a>I与<c+a>II五套滑移系，δ-TiHx氢化物作为面心立方相处理，采用12个<110>滑移系变体。弹性常数通过纳米压痕按晶体学方位拟合得C11=179 GPa、C12=121 GPa、C44=71 GPa。基于HR-DIC显示氢化物内部存在不可忽略塑性应变的事实，将氢化物作为可塑性变形相而非纯弹性相处理，CRSS定为400 MPa；其余流动律参数n、γ̇₀与硬化参数h0、q沿用α-Ti基体值。

三、宏观力学行为与氢化物变形能力

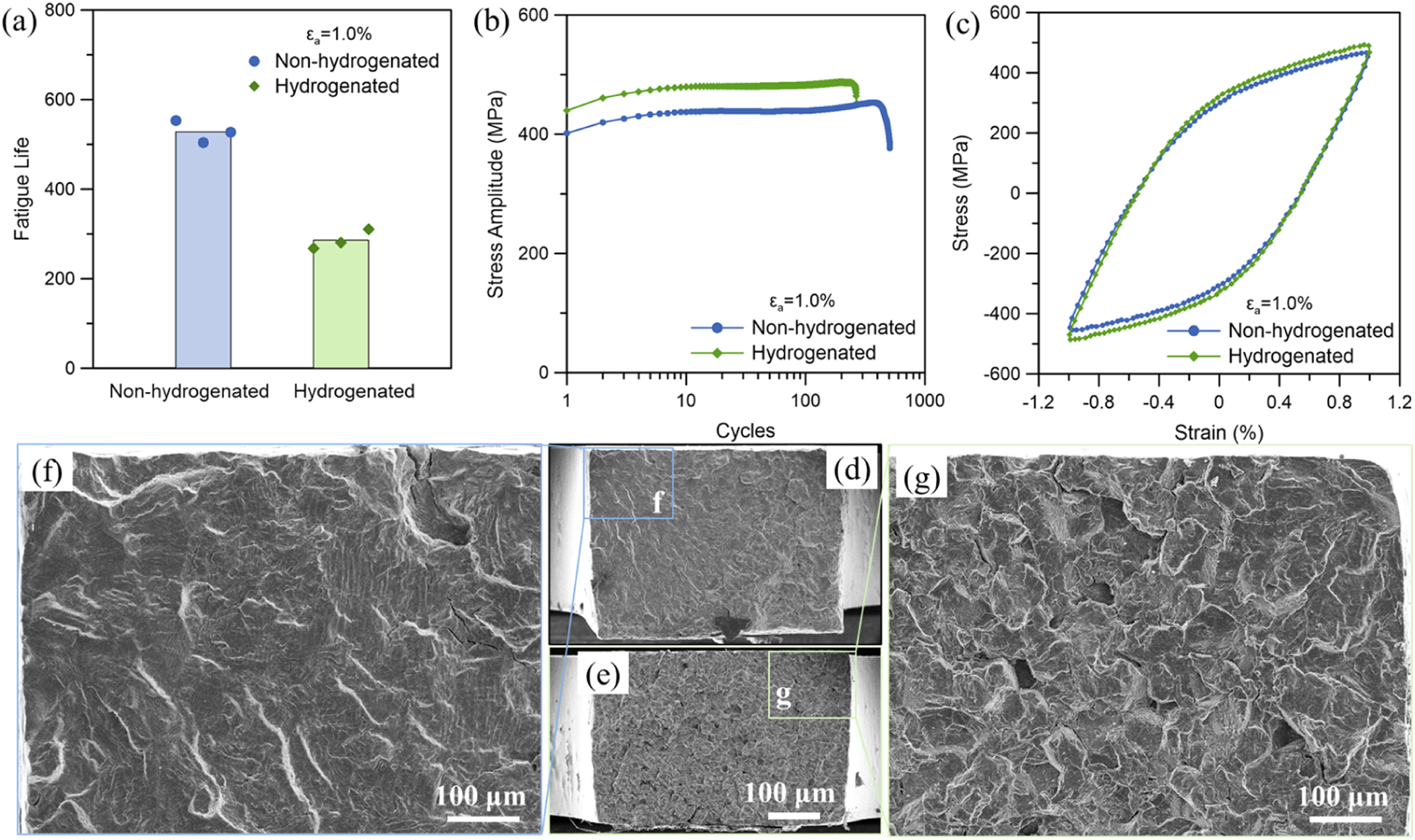

低周疲劳试验的疲劳寿命、循环应力响应与半寿命应力-应变滞回环（图3a-c）显示：氢化试样疲劳寿命显著缩短，氢化物使材料硬化并改变循环应力响应；非氢化试样疲劳断口呈现大量滑移迹与孪晶包围的裂纹形貌，而氢化试样断口则以氢化物为起裂源的脆性特征为主（图3d-e）。

图3  疲劳试验宏观结果：(a)疲劳寿命；(b)循环应力响应；(c)半寿命应力-应变滞回环；(d-e)非氢化与氢化试样疲劳断口，(f-g)d、e各自的起裂源区

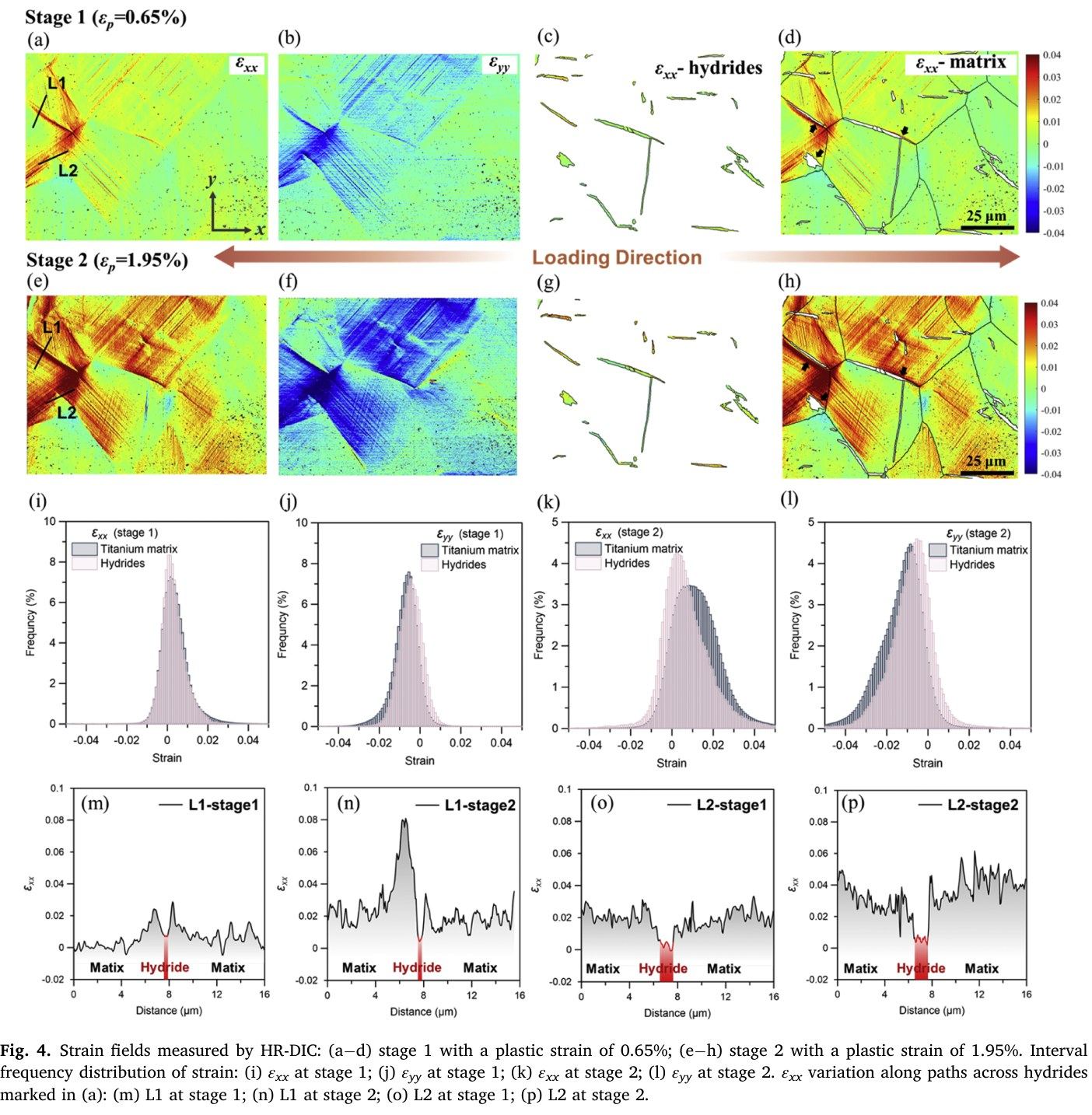

对氢化试样R0开展HR-DIC中断拉伸，塑性应变分别为0%、0.65%、1.95%三个阶段采集BSE像并计算全场应变场（图4a-h）。结果显示：阶段1时滑移诱发塑性变形在相界处出现应变局域化；阶段2宏观应变下多条平行滑移带贯穿多数钛基体晶粒，但在氢化物内部塑性变形受到抑制并积聚于相界附近。应变频率分布统计（图4i-l）表明氢化物相内的最频繁应变更接近零，显著低于基体。沿跨氢化物路径L1、L2的εxx分布（图4m-p）进一步证实：即便施加应变很小，氢化物内部的εxx曲线也呈现低于钛基体的水平，验证了氢化物有限的塑性变形能力。

图4  HR-DIC应变场：(a-d)阶段1（塑性应变0.65%）；(e-h)阶段2（塑性应变1.95%）。各阶段应变区间频率分布：(i,j)阶段1；(k,l)阶段2。沿(a)中跨氢化物路径L1、L2的εxx变化(m,n,o,p)

基于HR-DIC标定的晶体塑性参数，采用CPFEM对同一ROI开展准原位模拟（图5a1-a4、b1-b4）。沿路径L1-L3对比表明CPFEM准确捕捉了应变峰谷位置与变化趋势（图5c1-c4），证实了模型参数对中尺度变形行为描述的有效性。CPFEM给出连续应变场，而HR-DIC则可分辨单个滑移带的高度局域化应变，二者在空间分辨率上互补，共同支撑后续FIP计算所需的应变场信息。

图5  CPFEM与HR-DIC应变场对比：(a1-a4)实验εxx、εyy；(b1-b4)模拟εxx、εyy；(c1-c4)沿路径L3、L1、L2的εxx变化

四、循环载荷下裂纹形核与演化

4.1  非氢化试样

未充氢试样ROI-U1的疲劳裂纹形核与演化（图6）显示：随循环次数增加，塑性变形不断累积，损伤日益严重，最终裂纹形核；ROI-U1的85条微裂纹中包含51条晶间裂纹与34条穿晶裂纹，分别以Dn-E与Dn-A标识。裂纹周围广泛分布的滑移迹与孪晶是非氢化试样塑性变形与损伤的典型特征。

图6  非氢化Ti-2Al-2.5Zr在ROI-U1的裂纹形核与演化：(a-i)50-450次循环的逐次中断形貌；(j)最终中断后微裂纹分布与类型；(k1-k3)典型晶间裂纹；(l1-l3)典型穿晶裂纹

4.2  氢化试样

氢化试样ROI-R1的裂纹形核与演化（图7）显示：经250次循环后观察到70条微裂纹，其中44条与氢化物相关（Cm-E和Cm-A），进一步细分为Ti基体晶间氢化物诱发裂纹31条、穿晶氢化物诱发裂纹11条与氢化物自裂2条；其余26条为非氢化物相关裂纹（基体晶间与穿晶裂纹）。氢化物自裂在循环载荷中罕见，明显有别于锆合金及钛合金单调拉伸下的表现；氢化物与Ti基体相界在自由表面的开裂是该合金典型的氢化物诱发裂纹形式，并主导氢化试样的疲劳裂纹起始。

图7  氢化Ti-2Al-2.5Zr在ROI-R1的裂纹形核与演化：(a-f)25-250次循环的逐次中断形貌；(g)250次循环后微裂纹分布与类型；(h1-k4)典型晶间氢化物诱发裂纹；(i1-i4)典型穿晶氢化物诱发裂纹

按裂纹类型分组的每循环区间新裂纹数统计（图8a-c）显示：非氢化试样中大部分裂纹在200次循环以内形核，新裂纹数峰值出现在14%-28%寿命区间（50-100次循环）；氢化试样中基体新裂纹峰值移至40%-60%寿命区间（100-150次循环），氢化物诱发新裂纹峰值出现在60%-80%寿命区间（150-200次循环），且氢化物诱发裂纹数量远超基体裂纹。氢化试样的疲劳寿命缩减并非源于裂纹起始阶段缩短，而是起始后裂纹扩展阶段被显著压缩——氢化物诱发裂纹一旦大规模形核，试样即快速进入最终断裂。

图8  (a)非氢化试样与(b)氢化试样每循环区间新裂纹数；(c)氢化试样各类裂纹累计计数

4.3  氢化物诱发裂纹的典型形貌

典型穿晶氢化物诱发裂纹R1-C14-A（图9）显示：150-200次循环间相界处出现挤出损伤，随后裂纹形核；AFM观测的250次循环裂纹附近高度等高线证实挤出损伤的存在；为验证厚度方向是否沿相界扩展，使用FIB垂直于裂纹铣削约4 μm深的截面，截面像显示裂纹并未沿氢化物-基体界面扩展，而是进入钛基体内传播，相界在亚表面保持完整，表明该裂纹并非经典界面脱聚。

图9  穿晶氢化物诱发裂纹R1-C14-A：(a1-a6)裂纹演化过程；(b1)裂纹附近表面高度等高线；(b2)沿路径跨裂纹的高度变化；(c1-c3)厚度方向裂纹形貌

典型晶间氢化物诱发裂纹R1-C8-E（图10）伴随邻近钛晶粒内严重塑性损伤：早期即出现相界处轻微挤出与钛晶粒内滑移迹，250次循环时邻近钛晶粒中滑移迹清晰可见；高度等高线显示相界裂纹侧仍保持明显高度阶跃。另一典型裂纹R1-C10-E（图11）则不伴邻近钛晶粒显著滑移迹，演化中挤出损伤逐渐加重并诱发裂纹。三例裂纹的FIB截面观察一致地表明：氢化物诱发裂纹起源于自由表面相界处，进入钛基体内呈曲折扩展；裂纹本质上是钛基体裂纹，其起始行为受氢化物调控。

图10  晶间氢化物诱发裂纹R1-C8-E：(a1-a6)演化过程；(b1)裂纹附近表面高度等高线；(b2)沿路径跨裂纹的高度变化；(c1-c3)厚度方向裂纹形貌

图11  晶间氢化物诱发裂纹R1-C10-E：(a1-a6)演化过程；(b1)表面高度等高线；(b2)裂纹侧相界处高度峰；(c1-c3)厚度方向裂纹形貌

4.4  晶界与晶体学统计

图12a显示：无论氢化与否，晶间裂纹均占总数的多数，且氢化后晶间裂纹比例进一步上升；晶界角色相对相界被弱化。图12b的晶界取向差分布对比表明：非氢化试样的晶间裂纹主要位于高角晶界（60-90°），而氢化物诱发的晶间裂纹中高角晶界比例有所降低，低、中角晶界比例上升，分布趋近原始材料，说明氢化物存在时晶界取向差对裂纹起始的影响被相界机制取代。

图12  晶界对裂纹起始影响的统计分析：(a)非氢化与氢化试样穿晶/晶间裂纹比例；(b)各类晶间裂纹对应晶界取向差分布

五、氢化物诱发裂纹起始机制

穿晶氢化物诱发裂纹晶粒集中分布于基面Schmid因子（SFbas.）大于0.4的区域（图13a1-a3），与锆合金报道的高SFpris.集中分布明显不同；晶间氢化物诱发裂纹晶粒的取向散布较广，约一半具有SFbas.>0.4，其余SFbas.≤0.4的晶粒倾向于柱面Schmid因子较高的区域（图13b1-b3）。上述差异源于穿晶与晶间氢化物所对应的α/δ取向关系不同：穿晶氢化物为单一OR1型，晶间氢化物以OR1与OR4为主、含少量OR2。

图13  (a)穿晶与(b)晶间氢化物诱发裂纹晶粒沿加载方向的IPF，分别叠加基底/柱面SF等值线及SF>0.4区域

相界与潜在滑移迹平行度cosθ的统计（图14a-e）显示：穿晶氢化物诱发裂纹倾向于右侧聚集（小θ有利），晶间氢化物诱发裂纹虽具类似趋势但分散性更大；SFmax滑移面法向与自由表面夹角的正弦SINNOR对裂纹起始无明显相关性。表明滑移迹与相界平行是重要因素但并非起始判据。

图14  自由表面相界与SFmax滑移迹的夹角θ：代表性裂纹(a)R1-C14-A、(b)R1-C8-E、(c)R1-C10-E；(d)穿晶与(e)晶间氢化物诱发裂纹统计

CPFEM对三个代表性裂纹区域的准原位模拟（图15）清晰显示：氢化物加重了相界附近的Mises应力集中，应力增大且高应力区面积扩大；该应力集中源于硬氢化物与软α-Ti基体之间的变形不兼容性，是挤出损伤与后续裂纹形核的首要机制。

图15  R1-C14-A、R1-C8-E、R1-C10-E裂纹区域的Mises应力分布：(a1-c1)含氢化物；(a2-c2)无氢化物；(a3-c3)沿路径跨氢化物

取向关系（图16）与裂面取向分析（图17）进一步揭示：穿晶氢化物与母体钛晶粒的取向关系为OR1，相界α//δ与基面的理论夹角仅31.42°，显著小于与柱面的74.9°与58.6°，小夹角提高了基面滑移迹与相界平行的概率，诱发高度局域化剪切而呈现挤出损伤，柱面滑移受近乎垂直取向关系抑制；6个典型裂纹裂面法向的IPF与HCP晶格重构显示，仅1例平行于柱面、1例对应拉伸孪晶面，其余裂面均不平行于任何明确塑性变形面，提示相界附近的多滑移、交叉滑移与晶格旋转共同协调严重变形不兼容性，形成不规则裂面。

图16  R1-C14-A：(a)氢化物与母体钛晶粒的取向关系；(b)晶体结构示意；(c1-c3)OR1相界与基底滑移系及柱面滑移系的取向关系

图17  (a)裂面法向在IPF上的投影；(b)HCP钛晶格内裂面空间方位重构示意图

综合以上证据，该文提出有别于传统氢化物自裂与界面脱聚两类经典机制的新机制：氢化物作为局部变形不兼容性源，在自由表面相界处促进邻近钛基体的剪切挤出损伤并诱发裂纹；裂纹进入钛基体内曲折扩展而非沿界面传播。后续亚表面裂面取向脱离相界与明确滑移面的事实，提示几何必需位错在异质界面附近累积并诱发局部硬化，使后续塑性应变集中位点从相界向单晶畴内部转移，从而驱动裂纹偏离相界。

六、疲劳指示参数与意义

基于应变兼容性参数SIP = √(3/2 η:η)，其中η=Curl(Fp)为塑性梯度场的旋度，以及Schmid因子SF、相界与最大SF滑移迹夹角θ和SFmax滑移面法向与自由表面夹角正弦SINNOR的耦合，该文提出适用于600 ppm氢、室温低周疲劳条件下的FIP，对四个裂纹区域（图18）开展计算并与实验观测对比，结果表明FIP能成功预测裂纹起始位置。该FIP同时纳入氢化物诱发的应力集中（驱动力）与相界与滑移迹平行所调控的内在可变形性（材料响应）：仅当驱动力高且材料可变形性充足时裂纹才得以起始；任何一方不足均抑制裂纹起始，从而解释了穿晶与晶间氢化物诱发裂纹晶粒取向分布的差异。

图18  用于FIP计算的四个裂纹区域：(a)R1-C14-A；(b)R1-C8-E；(c)R1-C10-E；(d)R2-C7-E与R2-C10-A的CPFE模型

该文的核心贡献在于：澄清了含氢α钛合金低周疲劳中氢化物诱发裂纹起始的新机制——相界处挤出损伤诱发基体开裂而非界面脱聚；建立了HR-DIC、准原位表征与CPFEM相结合的中尺度研究范式；提出了可预测裂纹起始位置的FIP准则。未来工作将围绕亚表面三维裂纹扩展路径建模、纳米尺度孪晶或氢化物-基体界面的精细表征以及该机制在其他α/近α钛合金中的普适性验证展开。
