水凝胶疲劳性能的原位观测：为什么非接触测量是必须的？

水凝胶是一类由亲水聚合物网络与水组成的软材料，兼具与生物组织相近的柔韧性、高含水性和良好的生物相容性，因而被寄望于替代或修复人体中的承重软组织——如关节软骨、半月板、肌腱韧带，乃至人工心血管血管壁、骨支架等。与此同时，它也在软体机器人、柔性电子、可穿戴人机界面中展现出广阔前景。

然而，这些应用有一个共同前提：材料要在长期、反复的力学载荷下不失效。天然软骨每天承受上万次循环载荷仍能用几十年，而大多数合成水凝胶在循环拉伸或压缩下会迅速出现微裂纹、刚度下降乃至突然断裂。这种在循环载荷下机械性能发生不可逆变化的现象，就是疲劳损伤。对水凝胶而言，抗疲劳已不再是"锦上添花"，而是能否从实验室走进临床与产品的"必答题"。

意义与应用价值

1. 支撑生物医学承重替代的可靠性设计。 对人工心血管、软骨/半月板、骨支架等长期承重场景，DIC 揭示的疲劳阈值机制、非弹性区尺度与损伤去集中规律，直接指导我们设计低滞后、高疲劳抗的水凝胶（如双网络 DN、高度纠缠双网络 HEDN、各向异性预拉伸水凝胶，其疲劳阈值可达数千 J·m⁻²），让植入与替代材料真正"用得久"。

2. 保障软体器件与柔性电子的长期循环可靠性。 软体机器人驱动层、离子电子器件、可穿戴传感器都要经受反复变形。非接触原位观测能在不干扰含水/柔性环境的前提下评估其刚度衰减、残余应变积累与界面脱粘，是产品寿命评估的关键手段。

3. 反演断裂机理，升级材料设计范式。 没有全场数据，就无法区分体耗散与过程区耗散，也无法看见裂纹的溶胀与分子损伤。DIC 提供的全场输入，使"局部能量密度场—CTOD—G—疲劳阈值"的闭环得以建立，让材料设计从经验试错走向机理驱动。

4. 建立可推广的软材料测试标准。 水凝胶的测试方法（纯剪切/单边缺口几何、水浴防脱水、循环预紧防屈曲、DIC 全场反演）同样适用于弹性体、凝胶及天然软组织。一套非接触原位疲劳测试范式，价值远超单一材料。

疲劳藏在裂纹：为什么传统测量不够用

水凝胶疲劳由两个量刻画：疲劳阈值 G₀（低于它裂纹几乎不扩展）与裂纹增长率 dc/dN（单位循环裂纹推进量随能量释放率 G 的关系），二者共同决定带缺陷材料的服役寿命。

但决定性信息几乎都集中在裂纹几百微米的局部。宏观看似"弹性"的聚丙烯酰胺（PAAm）水凝胶，Pan 等人（2023）用 DIC 直接看到其裂纹存在约 0.6 mm 的非弹性区——弹性假象之下，局部早已不可逆。RSC Soft Matter 的工作更进一步：疲劳阈值本质上由裂纹局部形变场决定，唯有通过裂纹张开位移（CTOD）从显微图像反推局部 G（量级仅约 3 J·m⁻²），才能把它读出。

而水凝胶"高含水、极软、易脱水、会溶胀、具黏弹性"，薄试样循环中还易面外屈曲。传统接触式测量（引伸计、应变片）要么进不了微米尺度，要么滑移、扰动含水环境甚至损伤试样，根本无法稳定、原位地捕捉这些局部、时变的过程。于是方上出现刚需：必须以非接触方式，在原位、受控环境下同步看清水凝胶的全场形变与损伤。

DIC 原位观测：把"看不见的局部"变成可量化数据

数字图像相关（DIC）是最有力的回答：在试样表面制备散斑（或利用内嵌粒子天然对比），加载中连续拍摄，再经相关算法逐点解算位移与应变，得到全场、非接触的形变信息。结合水浴保湿、水浸物镜、控湿与原位循环加载，DIC 与粒子追踪、显微成像互补，已能把"看不见"的局部过程量化：

·       双分辨率 DIC（显微镜 2.3 µm + 相机 22.7 µm）拼接，量化裂纹非弹性区与能量密度场；

·       200 µm 薄样 + 1 µm 粒子原位显微，经 CTOD 抛物线拟合读出疲劳阈值；

·       三维体成像栈 + 粒子追踪（Ncorr 做 DIC 关联增强），得到裂纹 3D 位移场、拉伸场与局部溶胀比 det(F)，揭示水迁移的孔隙弹性效应；

·       DIC 全场位移驱动 Schapery 粘弹性 J 积分，分离"体黏弹性耗散"与"断裂过程区耗散"；

·       mechanophore 分子损伤场与 DIC 应变场配准，揭示"损伤铺开、应变去集中"的增韧机制。

由此，水凝胶疲劳研究从"看整体载荷–位移曲线"，推进到"看裂纹每一点的形变、能量与损伤"。

为何非接触测量是必要的？又有哪些研究方法？下文结合几篇典型文献进行提炼与总结：

方法一｜Pan, Zhou, Suo, Lu (2023)

Inelastic zone around crack tip in polyacrylamide hydrogel identified using digital image correlation Engineering Fracture Mechanics, 289, 109435

1. 研究对象与材料

·       聚丙烯酰胺（PAAm）水凝胶：宏观拉伸应力–伸长曲线近乎"弹性"，但理论预言裂纹存在不可见的非弹性区（inelastic zone）。

·       核心矛盾：宏观看是弹性体，裂纹却可能已发生局部不可逆变形——这正是接触式/全局测量会漏掉的信息。

2. 试样与制样

·       PAAm 水凝胶片，预制穿透裂纹（prec cut crack）。

·       表面制备散斑（speckle）图案，用于 DIC 追踪。

3. 加载与在位观测装置

·       原位单轴拉伸，裂纹张开过程中实时记录散斑图像。

·       关键设计：双分辨率成像——显微镜（像素尺寸 2.3 µm）负责裂纹近场，相机（像素尺寸 22.7 µm）负责整体大尺度场，两套图像分别采集后拼接（merge）成覆盖全试样的形变场。

4. DIC / 全场测量配置

·       非接触光学 DIC：直接对散斑图做相关计算，不做任何接触式引伸计或应变片。

·       由实测位移场按 neo-Hookean 模型换算能量密度场。

5. 数据处理与关键参量

·       弹性体裂纹能量密度场应满足：随到裂纹距离 r 成反比（∝ 1/r）。

·       将实测场与弹性解析预测场相减，差值出现的区域即"非弹性区"。

·       标定结果：PAAm 水凝胶裂纹非弹性区尺寸约 0.5–0.6 mm。

·       进一步验证：当试样尺寸远大于非弹性区时，存在一个环状（annulus）区域，其中弹性裂纹场仍然成立。

6. 核心发现

·       用 DIC 直接"看见"了 PAAm 水凝胶裂纹约 0.6 mm 的非弹性区，证明宏观弹性体在裂纹仍有局部不可逆过程。

7. 对"为什么非接触测量是必须的"的支撑

·       非弹性区仅 ~0.6 mm、且藏在"弹性"的宏观假象之下；接触式引伸计只能给平均应变，永远看不到它。

·       只有非接触全场 DIC 才能把裂纹的局部能量密度场逐点算出来，并与弹性解对比，把"看不见的损伤区"量化出来。

·       双分辨率拼接思路，解决了"既要看全样、又要看清"的尺度矛盾——这是接触测量根本做不到的。

方法二｜RSC Soft Matter（约 2022）

Microscopic measurement of the local deformation field establishes the mechanistic origin of the fatigue threshold for soft brittle materials

1. 研究对象与材料

·       软脆材料：水凝胶（hydrogel）与 PDMS 对照。

·       目标：从裂纹的局部形变场出发，解释疲劳阈值（fatigue threshold）的力学起源。

2. 试样与制样

·       水凝胶厚度 200 µm，内部嵌入 1 µm 刚性粒子（作为高对比度示踪/成像标记）。

·       预制裂纹，初始裂纹长度记为 a。

3. 加载与在位观测装置

·       磁夹具（magnetic fixtures）夹持试样，置于水浴（water bath）中：

o       防脱水；

o       水浸物镜匹配折射率，提升成像质量；

o       抑制薄软膜在循环中的面外屈曲。

·       加载波形：三角波，伺服电机驱动，在 λmin≈1 与 λmax 之间循环。

·       关键细节：每个循环点保留极小预应力（minimal prestress），使试样始终绷紧、抑制面外失稳。

·       裂纹区域用水浸物镜 + 蓝 LED 拍摄高分辨率图像，最大限度降低光学畸变。

4. DIC / 全场测量配置

·       原位显微成像捕捉裂纹张开轮廓；裂纹呈抛物线形开口：x = αy²，由 α 通过 CTOD（裂纹张开位移）法计算局部能量释放率 G。

·       即：用"局部形变场 + 开口几何拟合"反推裂纹的力学驱动参量，而非靠全局载荷–位移。

5. 数据处理与关键参量

·       循环载荷下记录裂纹扩展 Δa 随循环数 N 的演化。

·       在 G = 3.0 / 3.23 / 3.40 / 3.57 J·m⁻² 下得到三种行为：

o       G=3.0：无可见扩展；

o       G=3.23：刚过阈值，缓慢近似线性扩展；

o       G=3.40、3.57：先快速、后减速并收敛到稳态。

·       取稳态区斜率得 da/dN（每循环裂纹增长），作 da/dN–G 曲线，截距即疲劳阈值 G₀。

6. 核心发现

·       疲劳阈值由裂纹局部形变场决定；用 CTOD 法把"阈值"这个局部量从显微图像中直接读出来。

7. 对"为什么非接触测量是必须的"的支撑

·       疲劳阈值是裂纹的局部量，不是试样平均量；200 µm 薄样 + 1 µm 粒子 + 水浸物镜的显微原位观测，是接触传感器无法进入的尺度。

·       水浴 + 蓝 LED + 磁夹具的组合，说明软脆水凝胶必须在"保湿、防畸变、防屈曲"的原位环境下才能稳定观测——接触式夹具会引入滑移与扰动。

·       直接把"局部形变场 → CTOD → G → 疲劳阈值"串成闭环，是文章论证"必须非接触"的一线证据。

方法三｜International Journal of Fracture (2024)

3D characterization of kinematic fields and poroelastic swelling near the tip of a propagating crack in a hydrogel DOI: 10.1007/s10704-024-00810-6

1. 研究对象与材料

·       含预制裂纹的水凝胶，关注裂纹稳态扩展过程中裂纹附近的三维运动学场与孔隙弹性溶胀。

2. 试样与制样

·       水凝胶试样：长 3 cm、宽 1 cm、厚 450 µm。

·       内部嵌入被动示踪粒子（passive particles），加载前预制裂纹。

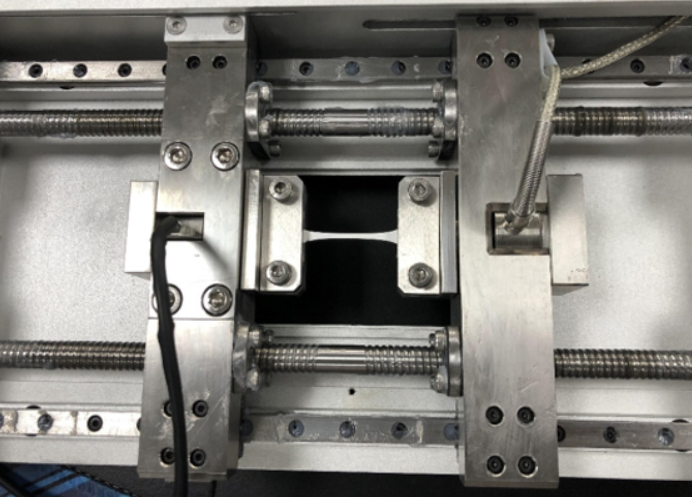

·       两对称驱动夹具单轴拉伸。

3. 加载与在位观测装置

·       裂纹扩展期间夹具位移保持恒定，初始裂纹匀速稳步生长。

·       粒子散射光由水浸物镜收集，送至高分辨率相机。

·       同步物镜 z 向定位与相机采集，获得体成像栈（volumetric image stacks）：

o       xy 平面尺度条 200 µm；

o       切片间 z 间距 5 µm。

4. DIC / 全场测量配置

·       处理流程：

1.       原始图像栈先做带通滤波抑制噪声；

2.       用开源粒子追踪算法 TrackPy 得到 3D 位移场，分两步——(a) 在每一切片内以亚像素精度定位粒子，(b) 在相邻栈间关联粒子形成轨迹；

3.       引入 DIC 中间步骤（开源软件 Ncorr）：在相邻栈的选定切片上稀疏做 DIC，提升粒子关联（linking）的可靠性与精度——当变形/转动较小时 DIC 预测可靠，即使粒子位移大于平均粒子间距也能稳健追踪。

5. 数据处理与关键参量

·       关联成功后直接算各粒子相对参考态的全场的 3D 位移。

·       裂纹位置在变形态识别，再用相邻粒子线性插值映射回参考态。

·       每个粒子处用近邻位移向量局部最小二乘得到变形梯度张量 F。

·       对 F 做极分解得转动 R 与拉伸 U；局部体积变化（溶胀比）= det(F)。

6. 核心发现

·       第一次在裂纹附近给出三维位移场、拉伸场与局部溶胀比，揭示水凝胶断裂中的孔隙弹性（水迁移）效应。

7. 对"为什么非接触测量是必须的"的支撑

·       水凝胶断裂伴随水迁移/局部溶胀，是三维、局部、随裂纹演化的过程；det(F) 这种体变量只有体积全场测量才能捕捉。

·       DIC 在这里不是"主角"而是"增强器"——用来保证粒子追踪在三维大变形下的稳健性，体现非接触方法组合（粒子追踪 + DIC）的必要性。

·       5 µm 级 z 分辨率的体成像栈，是任何接触式方法无法企及的。

方法四｜International Journal of Fracture (2023)

Rate-dependent fracture behavior of gelatin-based hydrogels DOI: 10.1007/s10704-023-00738-3

1. 研究对象与材料

·       明胶基（gelatin-based）水凝胶，具率相关断裂行为（源于溶剂扩散、网络重排等）。

2. 试样与制样

·       预制裂纹试样；重点控制裂纹的湿度边界条件：分"非浸润（non-immersed）"与"水饱和（fully water-saturated）"两种。

3. 加载与在位观测装置

·       蠕变断裂（creep fracture）实验，在不同受控湿度与载荷条件下进行。

·       时间窗口随裂纹速率调整，跨 0.2–10 s 以覆盖不同裂纹速度。

4. DIC / 全场测量配置

·       论文明确："full-field measurements of the displacement field performed with digital image correlation"——用 DIC 直接测全场位移场。

·       同时观察：湿度影响裂纹启裂时间，但不影响已扩展裂纹的速度；裂纹的"水"显著改变失效区的断裂性质。

5. 数据处理与关键参量

·       采用 Schapery 类粘弹性 J 积分（viscoelastic J-like integral）分析：

o       把体粘弹性耗散与断裂过程区耗散区分开；

o       证明该 J 积分路径无关，可作为准静态裂纹扩展的表征参量；

o       据此在模拟中预测裂纹扩展速度。

6. 核心发现

·       湿度/含水状态只改启裂时刻、不改稳态裂纹速度；裂纹是否有水，强烈改变断裂性质——说明水凝胶断裂是"局部、受环境调控"的过程。

7. 对"为什么非接触测量是必须的"的支撑

·       水凝胶断裂高度依赖局部含水/湿度，且具率相关与溶胀；接触式应变片会自身扰动含水环境、无法给出空间分布的应变。

·       DIC 全场位移是后续做粘弹性 J 积分、分离两类耗散的输入；没有全场非接触数据，就无法把"体耗散"和"过程区耗散"拆开。

·       直接支撑文章论点：软、湿、率相关的材料，其断裂参量只能由非接触全场反演。

方法五｜Creton et al. (2024), PNAS

Role of molecular damage in crack initiation mechanisms of tough elastomers DOI: 10.1073/pnas.2410515121

1. 研究对象与材料

·       多网络弹性体（MNE, multiple network elastomers）：受双网络（DN）水凝胶启发的高性能软材料，含牺牲网络与显著能量耗散。

·       用力学显色剂（mechanophore）标记，使分子键断裂可被荧光直接读出。

2. 试样与制样

·       单网络（SN）与多网络（MNE）对照试样，均含缺陷/预制裂纹。

·       分子损伤通过 mechanophore 荧光时空分辨观测。

3. 加载与在位观测装置

·       原位、时空分辨的 3D 分子损伤测量：在裂纹即将扩展前，捕捉断裂化学键的空间–时间分布。

·       与 DIC 互补：同步给出"分子损伤分布"与"形变（应变）分布"。

4. DIC / 全场测量配置

·       DIC 提供裂纹附近的全场应变/形变场；

·       力学显色剂提供分子尺度损伤场；

·       二者空间配准，直接比较 SN 与 MNE 中损伤与变形的空间耦合关系。

5. 数据处理与关键参量

·       引入损伤分布奇异性度量 n，建立把损伤分布与裂纹耦合的连续体模型。

·       发现：MNE 在裂纹前方的损伤大面积铺开，并意外地使应变集中"去局部化"（delocalize）；SN 则高度集中。

·       固定夹具松弛过程中测时变分子损伤，证明"损伤分布越不局部 → 启裂越延迟"。

共性提炼：为什么水凝胶疲劳性能的原位观测必须非接触？

把上面五条并排看，非接触测量不是"锦上添花"，而是"前提条件"：

1.       材料本身排斥接触。水凝胶高含水、极软、易脱水/溶胀/面外屈曲；接触式引伸计、应变片会滑移、扰动含水环境、甚至损伤试样，且无法进入 200 µm 薄样与裂纹 µm 尺度。

1.       关键信息全在裂纹的局部。疲劳阈值、非弹性区、CTOD、溶胀比 det(F)、分子损伤分布——这些都是 mm 到 µm 尺度的局部量（方法一 ~0.6 mm 非弹性区；方法二 1 µm 粒子 + CTOD；方法三 5 µm z 分辨率；方法五 分子损伤），全局载荷–位移曲线根本看不出来。

1.       必须在原位、循环、受控环境下同步捕捉。水浴保湿（方法二、三）、湿度/水饱和控制（方法四）、循环预紧防屈曲（方法二）——这些环境只有非接触光学才能在不干预的情况下长期稳定记录。

1.       全场是反演断裂参量的输入。DIC 全场位移是 neo-Hookean 能量密度场（方法一）、CTOD→G（方法二）、Schapery 粘弹性 J 积分（方法四）、损伤–应变耦合模型（方法五）的数据基础；没有全场，参量拆不开。

1.       多尺度可无缝衔接。从 2.3 µm 显微近场到 22.7 µm 整体场（方法一），从 2D 到 3D 体成像（方法三），非接触光学能自然跨尺度拼接，接触测量做不到。

结论：水凝胶的疲劳与断裂是"局部、湿态、时变、多尺度"的过程，而所有决定寿命的力学量都藏在裂纹那几百微米里——这决定了非接触全场光学测量不是可选方案，而是能把这些量"看见并量化"的手段。
