先进水凝胶的材料创新与精准力学表征

第一部分：水凝胶材料前沿动态

水凝胶是一种具有三维网络结构、能够吸收并保持大量水分的高分子材料。传统水凝胶力学性能差、功能单一。近年来，研究人员通过巧妙的分子设计，开发出了一系列性能的新型水凝胶，极大地拓展了其应用领域。

以下是几个研究方向：

1. 高强度与高韧性水凝胶

这是水凝胶走向工程应用的基础。核心思路是通过能量耗散机制来抵抗裂纹扩展。

双网络水凝胶：由一层刚性、脆性网络和一层柔性、韧性的第二网络构成。在受力时，网络断裂耗散大量能量，而第二网络保持整体完整性，实现了高强度与高韧性的结合。

纳米复合水凝胶：将粘土、二氧化硅等纳米粒子作为交联剂或增强剂引入聚合物网络中，利用纳米粒子与聚合物链间的多重物理相互作用（如氢键、离子配位）来耗散能量。

拓扑结构水凝胶：利用滑环、聚轮烷等具有自由移动交联点的拓扑结构，使聚合物链在受力时能够滑移重组，从而耗散能量，表现出韧性和可拉伸性。

2. 智能响应性水凝胶

这类水凝胶能对外界环境刺激（如温度、pH值、光、电场、磁场、特定分子）产生可逆的体积、形状或力学性能变化。

温敏水凝胶：如聚（N-异丙基丙烯酰胺），在低温下溶胀，高温下收缩，可用于药物控释、智能开关。

pH响应水凝胶：含有羧基或氨基等基团，在不同pH下发生电离，改变链间作用力，导致溶胀或收缩。常用于口服药物的肠道靶向释放。

光响应水凝胶：嵌入光敏基团（如偶氮苯），在特定波长光照下发生构象变化，从而驱动凝胶宏观形变或运动，应用于微流控、光驱动软体机器人。

葡萄糖响应水凝胶：能根据血糖浓度变化调节胰岛素释放，是构建“智能人工胰腺"的核心材料。

3. 自愈合水凝胶

模仿生物组织损伤修复的能力，能够在受损后自行修复其结构和功能。其机理主要基于动态可逆的化学键或物理相互作用。

动态共价键：如酰腙键、二硫键、Diels-Alder反应、硼酸酯键等。这些键在特定条件下可以断裂和重新形成。

超分子相互作用：如氢键、主客体相互作用、金属配位、疏水缔合。这些非共价键作用力可以动态地解离和重组，实现快速自愈合。

4. 生物医药应用前沿

3D生物打印与组织工程：水凝胶作为细胞的三维培养支架，打印出复杂的组织结构（如软骨、皮肤、血管）。要求水凝胶具有优异的生物相容性、可打印性（合适的流变性）和促进细胞生长的微环境。

药物递送系统：智能响应水凝胶可以实现药物的定时、定位、定量释放，提高疗效并降低副作用。

可穿戴与植入式器件：导电水凝胶可用于制备柔性传感器，监测人体生理信号（如心率、肌肉活动）；作为电极材料，用于脑机接口、心电图监测等。

5. 导电与功能性水凝胶

通过引入导电聚合物（如PEDOT:PSS）、碳纳米材料（石墨烯、碳纳米管）或离子液体，赋予水凝胶导电性，使其在柔性电子、能源存储（超级电容器）等领域大放异彩。

---

第二部分：水凝胶力学测试介绍

由于水凝胶独特的软、湿、粘弹性特性，其力学测试与传统金属、塑料等材料有显著不同，需要特别考虑夹具、环境控制和测试模式。

核心测试仪器：材料试验机

这是进行准静态力学测试的主要设备。

关键测试类型与参数：

1. 单轴拉伸测试

目的：测量材料的弹性模量、断裂强度、断裂伸长率、韧性。

样品：通常为哑铃型，以避免应力集中。

挑战：

夹具打滑：使用砂纸包裹夹具或采用气动夹具增加摩擦力。

样品脱水：测试应在水或PBS缓冲液中进行，或在整个样品表面涂覆防水油脂。

关键参数：

杨氏模量：应力-应变曲线初始线性区的斜率。

断裂应力与应变：样品断裂时的应力和应变。

韧性：应力-应变曲线下的面积，代表使材料断裂所需单位体积的能量。

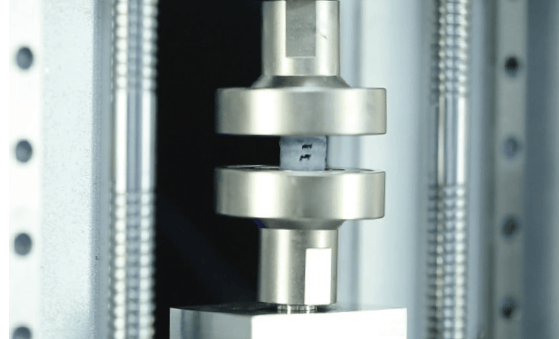

2. 压缩测试

目的：测量压缩模量、抗压强度。对于生物材料（如软骨替代）尤其重要。

样品：通常为圆柱体。

挑战：

端面摩擦：样品与压盘间的摩擦力会约束样品横向膨胀，导致“鼓肚"现象，使测试结果偏离真实值。解决方法是使用低摩擦垫片（如特氟龙）或在压盘表面涂抹润滑剂。

关键参数：压缩模量、屈服应力（若存在）。

3. 断裂韧性测试

目的：定量表征材料抵抗裂纹扩展的能力，对于高强度高韧性水凝胶至关重要。

常用方法：

纯剪切测试：样品为薄矩形条，中间有预制的初始裂纹。通过测量临界撕裂能来评价断裂韧性。

单边缺口拉伸测试：在哑铃型拉伸样品的中间预制一个缺口。

4. 流变学测试

目的：研究水凝胶的粘弹性行为（即兼具固体弹性和液体粘性的特性）。

仪器：旋转流变仪。

测试模式：

振荡频率扫描：在小应变下，测量模量随频率的变化，用于研究材料结构稳定性。

振荡应变/应力扫描：确定材料的线性粘弹性区。

蠕变与回复：施加恒定应力，观察应变随时间的变化；撤去应力，观察回复情况。用于研究材料的长期稳定性。

关键参数：

储能模量：表征材料的弹性成分。

损耗模量：表征材料的粘性成分。

损耗因子：损耗模量与储能模量的比值，反映材料的阻尼特性。

5. 纳米压痕/原子力显微镜

目的：在微纳米尺度上测量水凝胶的局部力学性能（如弹性模量）。

应用：非常适合研究水凝胶的不均匀结构（如复合水凝胶、细胞-水凝胶相互作用），以及模拟生物组织的微观力学环境。

测试注意事项总结：

环境控制：必须防止样品在测试过程中脱水，这是获得可靠数据的前提。

夹具选择：选择合适的夹具以防止打滑，并尽量减少对样品的损伤。

加载速率：水凝胶是粘弹性材料，其力学性能与加载速率相关。需在报告中注明测试速率。

样本量与统计：由于水凝胶制备可能存在批次差异，需要进行足够数量的重复实验以确保数据的可靠性。

总结

水凝胶材料正从传统的“软而弱"向“强、韧、智能、功能化"飞速发展。要准确表征这些新型水凝胶的力学性能，必须选择合适的测试方法，并充分考虑其独特的物理化学特性。深入的力学表征不仅是评价材料性能的关键，也是理解其微观结构-性能关系、指导材料优化设计的重要手段。随着水凝胶在生物医学和柔性电子等前沿领域的应用不断深入，对其力学性能的表征也将提出更高、更精细的要求。
