DIC技术裂纹扩展研究中的应用

一、 DIC技术在裂纹研究中的核心优势

1. 非接触测量：不会干扰试件和裂纹的自然扩展过程，尤其适用于脆性材料或动态测试。

2. 全场信息：不仅能获得裂纹的信息，还能获得整个感兴趣区域的位移和应变场，有助于理解裂纹周围的力学行为。

3. 高空间分辨率：可提供亚像素级的位移精度，能够捕捉裂纹微小区域的奇异场。

4. 适用性广：适用于各种材料（金属、复合材料、陶瓷、岩石、生物组织等）、各种尺度（从宏观到微纳米尺度）和各种环境（高温、低温、真空、腐蚀环境等）。

5. 同时获取多参数：可从一次实验中提取裂纹长度、张开位移、应变集中区、应力强度因子等多种关键参数。

二、 在裂纹扩展研究中的具体应用方向

1. 裂纹场的精确表征

确定应力强度因子（SIFs）：利用Williams级数展开或J积分等方法，通过拟合裂纹开口位移场，直接计算I型、II型或III型（配合三维DIC）的应力强度因子 \( K_I, K_, K_ \)。

验证理论模型：将实测的应变场与线弹性断裂力学（LEFM）或弹塑性断裂力学（EPFM）的理论场进行对比，验证理论的有效性或揭示其局限性（如小尺度屈服）。

测量裂纹张开位移（CTOD）和裂纹张开角（CTOA）：这是评估材料断裂韧性和延性断裂行为的重要参数，DIC可以对其进行直接、动态的测量。

2. 裂纹萌生与扩展过程的实时监测

裂纹萌生检测：在高应变梯度区域（如缺口根部），DIC可以在肉眼或传统方法发现裂纹之前，通过异常的应变集中或位移不连续来“预测"裂纹萌生的位置和时间。

裂纹路径追踪：自动追踪裂纹的实时扩展路径，研究其是直线扩展、偏转还是分叉。这对于研究各向异性材料（如复合材料）、混合模式加载或复杂应力状态下的裂纹行为至关重要。

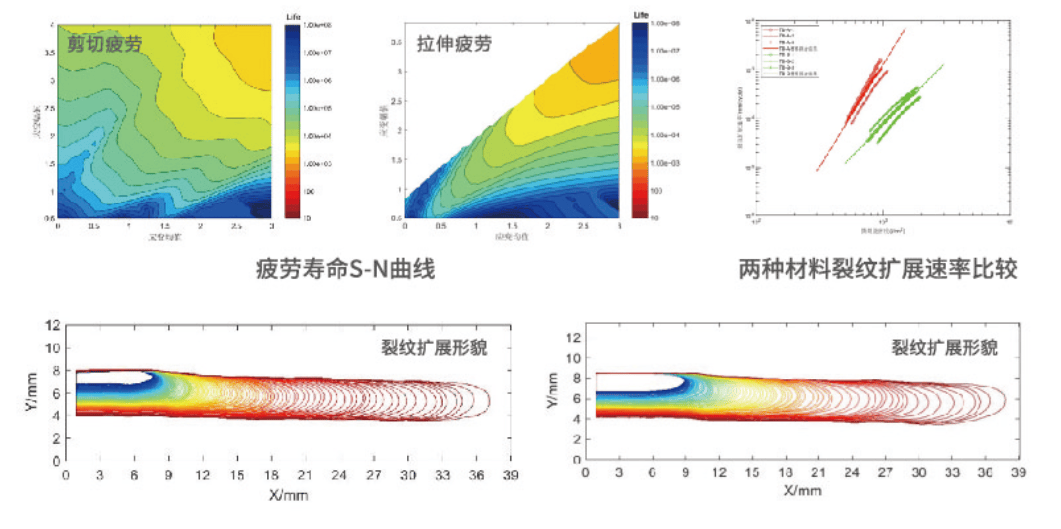

裂纹扩展速率（da/dN 或 da/dt）测量：结合时间信息，可以精确计算疲劳裂纹或蠕变裂纹的扩展速率，为寿命预测模型提供关键数据。

3. 复杂断裂问题的研究

混合模式断裂：通过分析裂纹两个方向的位移场，可以分离并计算I型和II型应力强度因子的混合比，研究其对裂纹扩展驱动力的影响。

动态断裂：结合高速相机，DIC可以用于研究冲击载荷下的动态裂纹扩展、裂纹分速、动态应力强度因子 \( K_ \) 以及应力波与裂纹的相互作用。

界面/分层断裂：用于研究复合材料层间、涂层/基体界面或生物材料界面的分层裂纹扩展，测量界面断裂能。

三维裂纹分析：使用立体或体式DIC（3D-DIC），可以重建裂纹面的三维形貌，测量裂纹面的三维相对位移（滑动、张开、撕开），完整表征三维裂纹问题。

4. 微观尺度裂纹研究

与显微镜结合，形成数字图像相关显微镜（DICM），可将应用拓展到微纳米尺度：

微裂纹研究：研究晶粒尺度下的裂纹萌生与扩展，连接微观结构与宏观断裂性能。

小型试样测试：在有限的试样尺寸（如微电子元件、地质薄片）上进行断裂测试。

三、 典型工作流程

1. 试样准备：在试样表面制作高质量、高对比度的随机散斑图案。

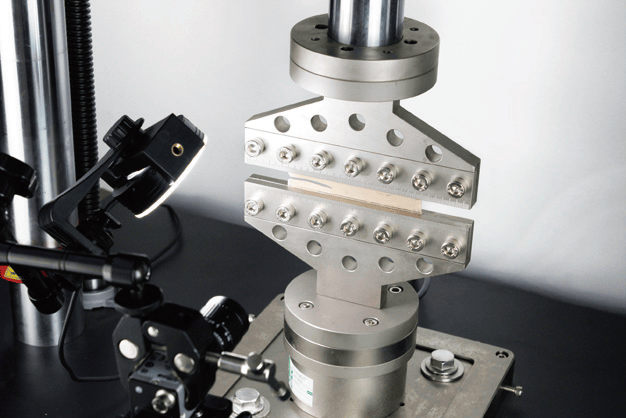

2. 实验设置：架设相机（单目用于面内，双目用于3D），配置合适的光源，进行相机标定。

3. 同步数据采集：在力学试验机加载的同时，以预设频率（如1 Hz用于准静态，10万fps用于动态）采集图像序列。

4. DIC计算：使用商业软件（如Vic-2D/3D, DaVis, GOM Correlate）或开源代码，计算整个图像序列的位移场和应变场。

5. 后处理与分析：

裂纹识别：利用位移不连续性（如沿裂纹路径的位移跳跃）或主应变场自动识别和提取裂纹路径和长度。

参数提取：在裂纹或沿裂纹面设置虚拟引伸计或分析区域，提取CTOD、CTOA、SIFs等。

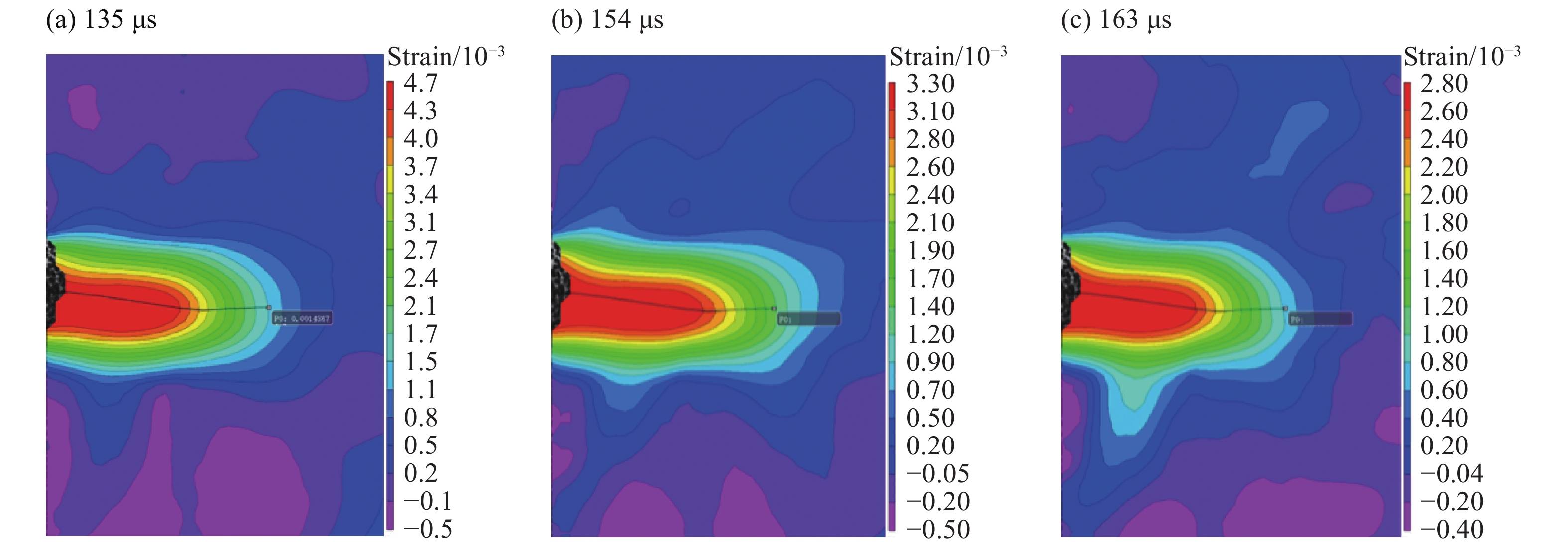

全场可视化：绘制应变云图、位移矢量图等，直观展示变形过程。

四、 挑战与局限性

对散斑质量要求高：散斑质量直接决定计算精度。

计算量大：尤其是高分辨率、长时间序列的分析，需要强大的计算资源。

面内测量限制：标准2D DIC要求试件平面内变形，且相机光轴垂直。离面运动会引起误差，因此在复杂变形下需使用3D-DIC。

裂纹分辨率：裂纹奇异场的梯度高，需要足够高的空间分辨率（即每像素代表的物理尺寸足够小）才能精确解析。

透明/高温材料：对于透明材料（如玻璃）或高温度下的测试，需要特殊的散斑制作和照明技术。

五、 发展趋势

与其它技术联用：与声发射（AE）、数字体图像相关（DVC用于内部损伤）、红外热像仪（TWA用于热耗散分析）、X射线显微断层扫描等技术结合，提供多物理场、多尺度的断裂信息。

人工智能辅助：利用机器学习算法自动识别裂纹、优化DIC计算参数、甚至直接从图像预测力学场和断裂参数。

高通量自动化：开发自动化分析流程，用于材料断裂性能的高通量筛选和表征。

总结

DIC技术通过提供丰富、精确的全场变形数据，极大地深化了我们对裂纹萌生、扩展和最终断裂机理的理解。它架起了实验观测与断裂力学理论之间的桥梁，是现代断裂力学实验研究中的核心技术。从基础研究到工程应用，DIC正在推动材料可靠性评估、安全设计和寿命预测能力不断向前发展。
