PVDF超滤膜面内双轴棘轮行为研究及凯尔测控测试系统应用

PVDF超滤膜双轴棘轮行为研究

一、研究背景与意义

聚偏氟乙烯（PVDF）超滤膜作为高性能分离材料，在压力驱动过滤过程中承受复杂的多轴循环载荷，易产生棘轮变形（不可逆塑性应变累积），严重影响其使用寿命和系统可靠性。传统的单轴测试无法准确模拟实际工况，因此开展面内双轴循环加载测试具有重要工程意义。

二、研究方法与实验设计

2.1 材料与试样

- 材料：商业PVDF超滤膜（JCM100-58）

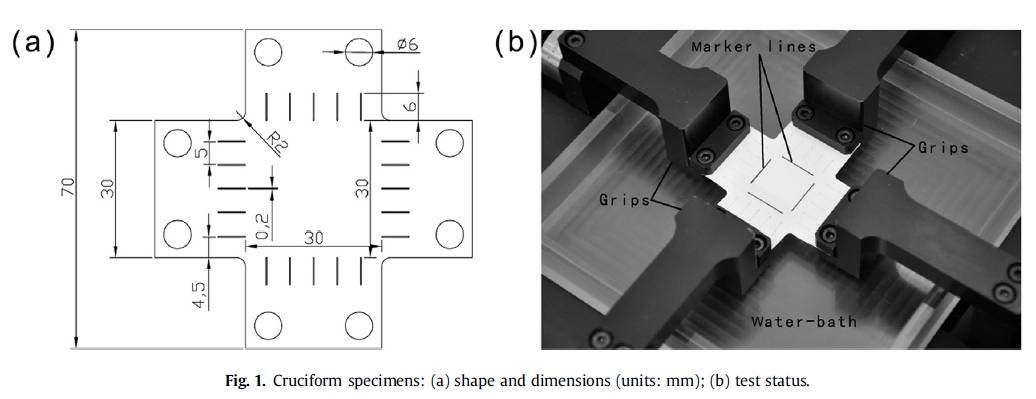

- 试样：采用十字形试样设计，中心测试区域30×30mm

- 制备工艺：精密模切工艺，确保试样一致性

2.2 实验方案

采用控制变量法研究五个关键参数的影响：

- X方向应力幅值（Δσ/2）：1-8MPa

- X方向平均应力（σm）：5-20MPa

- X方向应力速率：1-4MPa/s

- Y方向恒定应力：0-16MPa

- 环境条件：干燥（25°C，40%RH）与水浸（去离子水）

三、主要研究成果

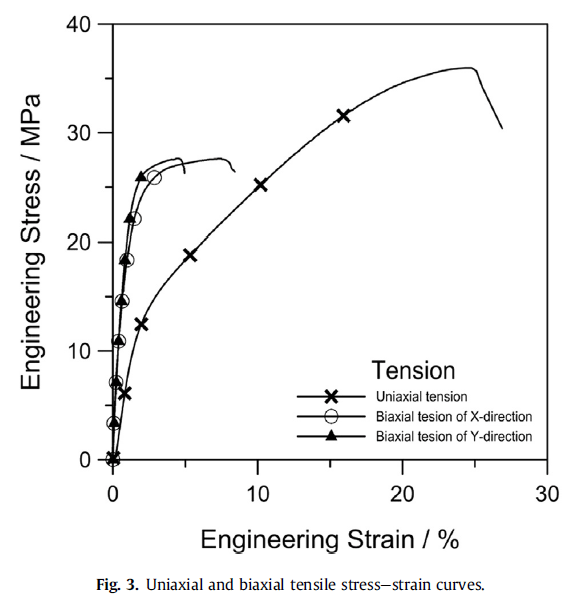

3.1 基本力学性能对比

双轴拉伸 vs 单轴拉伸：

- 弹性模量：双轴＞单轴（提升约25%）

- 屈服强度：双轴＞单轴（提升15-20%）

- 断裂伸长率：双轴＜单轴（降低30-40%）

- 极限强度：双轴＜单轴

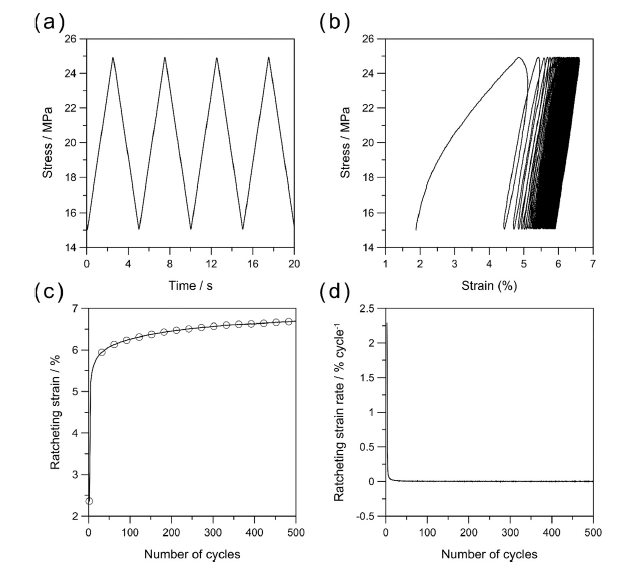

3.2 棘轮行为特征

应变演化规律：

```

阶段一：瞬态阶段（0-50次循环）

快速应变累积，应变率迅速下降

阶段二：稳态阶段（50-500次循环）

应变线性累积，应变率趋于稳定

阶段三：加速阶段（本研究未出现）

500次循环内未达到加速破坏

```

3.3 各参数影响效应

影响因素 | 对棘轮应变的影响 | 变化幅度 | 物理机制 |

---------|----------------|---------|---------|

应力幅值增大 | 显著增加 | 1→8MPa，应变↑400% | 塑性变形驱动力增强 |

平均应力增大 | 显著增加 | 5→20MPa，应变↑300% | 平均应力促进塑性流动 |

应力速率增大 | 明显降低 | 1→4MPa/s，应变↓60% | 材料粘弹性时间效应 |

Y方向应力增大 | 显著抑制 | 0→16MPa，应变↓83% | 双轴应力约束效应 |

水浸环境 | 显著加剧 | 应变增加3-5倍 | 水分子弱化界面结构 |

3.4 关键发现

1. 应力幅值敏感性：应力幅值对棘轮应变影响

2. 时间依赖性：低应力速率下粘性效应导致更快应变累积

3. 双轴耦合效应：Y方向应力显著约束X方向塑性变形

4. 水浸劣化机制：水分子渗透导致纤维界面弱化，应力作用下加速损伤

四、工程应用价值

4.1 设计指导原则

```

1. 压力控制：尽量减小运行压力波动幅值

2. 平均压力：控制在较低水平（≤10MPa）

3. 变化速率：适当提高压力变化速率

4. 结构约束：设计双向支撑结构

5. 防水处理：严格密封，避免水浸

```

4.2 寿命预测基础

研究结果为建立PVDF膜双轴循环本构模型提供了关键参数：

- 棘轮应变演化方程系数

- 环境退化因子

- 双轴应力耦合系数

---

第二部分：凯尔测控IBTC-300双轴测试系统详细介绍

一、设备概述

凯尔测控IBTC-300双轴循环测试系统是专门针对薄膜材料、柔性材料和复合材料设计的精密测试设备，具备双轴加载、非接触测量和环境模拟等功能。

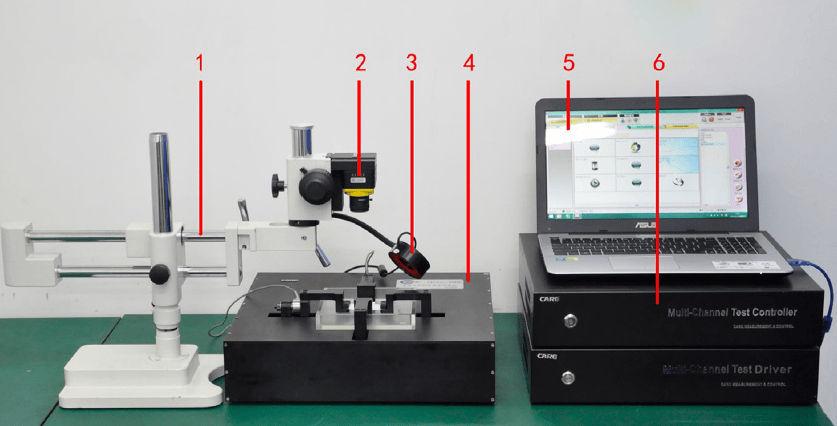

二、系统组成架构

2.1 核心子系统

```

IBTC-300系统架构：

├── 1. 高精度加载系统

│ ├── 双独立伺服电机驱动

│ ├── 300N载荷能力

│ └── 0.01N力控分辨率

├── 2. 非接触位移检测系统（NDDS）

│ ├── 高分辨率CCD相机

│ ├── 专用光学标记系统

│ └── 图像处理分析软件

├── 3. 环境模拟系统

│ ├── 恒温水浴槽

│ ├── 温控装置（室温-80°C）

│ └── 密封测试腔室

└── 4. 控制与数据采集系统

├── 多通道测试控制器

├── 专用控制软件

└── 实时数据采集模块

```

三、关键技术参数

3.1 机械性能指标

- 载荷：300N（每轴）

- 力控精度：±0.5% FS

- 力控分辨率：0.01N

- 位移范围：±25mm

- 加载频率：0.001-10Hz

3.2 测量系统性能

- 位移测量精度：0.7μm

- 应变测量范围：0-50%

- 采样频率：1000Hz

- 图像分辨率：2048×1536像素

- 标记点识别精度：0.1像素

3.3 环境控制能力

- 温度范围：室温-80°C（水浴）

- 温度控制精度：±0.5°C

- 介质兼容性：水、油、腐蚀性液体（可选）

- 密封性能：IP67防护等级

四、技术特点与优势

4.1 创新的加载设计

- 对称驱动结构：左右旋滚珠丝杠确保试样中心点固定

- 独立控制模式：每轴可独立或同步控制

- 多种加载波形：正弦波、三角波、方波、自定义波形

- 加载路径多样：比例加载、非比例加载、多步加载

4.2 非接触测量技术

- 无接触干扰：避免传统引伸计对试样的影响

- 双向同步测量：同时监测X、Y方向应变

- 环境适应性：可在液体、高温等恶劣环境下工作

- 全场应变分析：通过多标记点实现应变场分布测量

4.3 智能控制系统

- 闭环控制算法：PID+前馈复合控制

- 实时监控显示：力-位移-应变多参数实时显示

- 自动保护机制：过载、过位移、过热自动保护

- 数据自动记录：多种格式输出，支持二次开发接口

五、在PVDF膜研究中的具体应用

5.1 十字形试样适配

- 专用夹具设计：确保试样对中精确

- 预张力调节：消除试样初始松弛

- 无滑移夹持：特殊表面处理确保可靠夹持

5.2 水浸环境测试实现

```

水浸测试流程：

1. 试样预浸：去离子水中浸泡1小时

2. 安装定位：湿态试样精确定位

3. 水位控制：液面高度精确控制

4. 光学补偿：水层折射率补偿算法

5. 数据采集：实时采集应变数据

```

5.3 微小应变检测能力

- 初期变形捕捉：0.7μm分辨率检测初始微小变形

- 循环过程监测：每个循环的应变演化完整记录

- 稳态判断：自动识别应变率稳定阶段

六、设备应用领域拓展

6.1 材料科学研究

- 聚合物薄膜多轴力学性能

- 复合材料界面行为

- 生物软组织力学表征

- 柔性电子材料可靠性

6.2 工业应用领域

- 超滤/反渗透膜寿命评估

- 锂电隔膜循环性能测试

- 柔性显示器基材耐久性

- 医用植入材料疲劳特性

七、技术总结

7.1 与同类设备对比优势

对比项目 | IBTC-300系统 | 传统双轴设备 |

---------|-------------|------------|

测量方式 | 非接触光学测量 | 接触式引伸计 |

环境适应性 | 支持液体环境 | 干燥环境 |

试样尺寸 | 薄膜专用设计 | 通用设计 |

控制精度 | 0.01N分辨率 | 通常0.1N |

数据维度 | 全场应变分析 | 单点应变测量 |

7.2 创新技术突破

1. 双轴非接触同步测量技术：解决薄膜材料接触测量难题

2. 水浸环境光学补偿算法：实现液体环境下精确测量

3. 微小力高精度控制技术：满足薄膜材料低载荷测试需求

4. 智能路径控制软件：支持复杂多轴加载路径编程

八、服务与支持体系

8.1 技术支持服务

- 应用方案咨询：免费提供测试方案设计

- 试样夹具定制：根据用户需求定制专用夹具

- 操作培训：标准化的操作培训体系

- 远程诊断：7×24小时远程技术支持

8.2 软件升级服务

- 定期功能更新：每半年发布新功能版本

- 用户定制开发：支持用户特殊需求定制

- 数据接口开放：提供标准数据接口协议

---

第三部分：研究结论与展望

一、研究总结

本研究通过凯尔测控IBTC-300双轴测试系统，系统揭示了PVDF超滤膜在双轴循环载荷下的棘轮行为规律，主要发现：

1. 双轴应力状态显著改变PVDF膜的力学响应

2. 水浸环境是加速材料损伤的关键因素

3. 双轴约束效应可有效抑制棘轮变形

4. 应力参数对棘轮行为具有显著影响

二、设备验证结论

IBTC-300系统在本研究中展现出的性能：

1. 精度验证：成功检测到0.7μm级微小变形

2. 环境适应性：水浸环境下测量稳定可靠

3. 控制可靠性：实现复杂加载路径的精确控制

4. 数据完整性：提供完整的应变演化过程数据

三、未来研究方向

3.1 材料研究延伸

- 不同制膜工艺对棘轮行为的影响

- 温度-湿度-应力多场耦合效应

- 长期循环载荷下的损伤演化机制

3.2 设备技术发展

- 更高温度环境测试能力拓展

- 腐蚀性介质环境测试功能

- 在线微观观测集成（如显微镜）

- 人工智能辅助数据分析系统

四、工程应用建议

基于本研究结果，提出以下工程建议：

1. 优化运行参数：控制压力波动范围，提高系统稳定性

2. 加强防水设计：严格密封，减少水浸影响

3. 合理结构约束：利用双轴约束效应抑制变形

4. 定期状态监测：建立基于棘轮行为的寿命预测模型
