背景与引言

核电管道焊缝、增材修复区、焊缝热影响区，以及航空薄壁件、化工在役构件的监督取样，往往只能取到指甲盖大小的材料。而低周疲劳的国行标与国际标准默认试样"够大"——需要数厘米长的直杆。一旦取样受限，工程师常选择放弃测试，寿命评估退化为经验外推，工程决策缺乏实测支撑。问题并不在材料本身，而在试样几何被标准锁死、等效换算的思路被长期忽略。西南交通大学蔡力勋团队提出：若试样必须很小，能否设计一套换算，让小试样结果等价于标准试样？

试验方法与手段

方法由两环构成。其一是试样形状：设计漏斗形（HP）与环形（Ring）小试样，均可从一小块材料加工成型；缺口区与薄壁的应力应变场虽不均匀，却是确定且可计算的。其二是等效原理：基于中值能量等效，先从载荷幅-位移幅的循环稳定曲线解出循环应力-应变关系，再建立测量位移幅与局部应变幅的转换关系，将恒位移幅试验换算为标准定义下的应变幅-寿命关系，即 Manson–Coffin 定律。

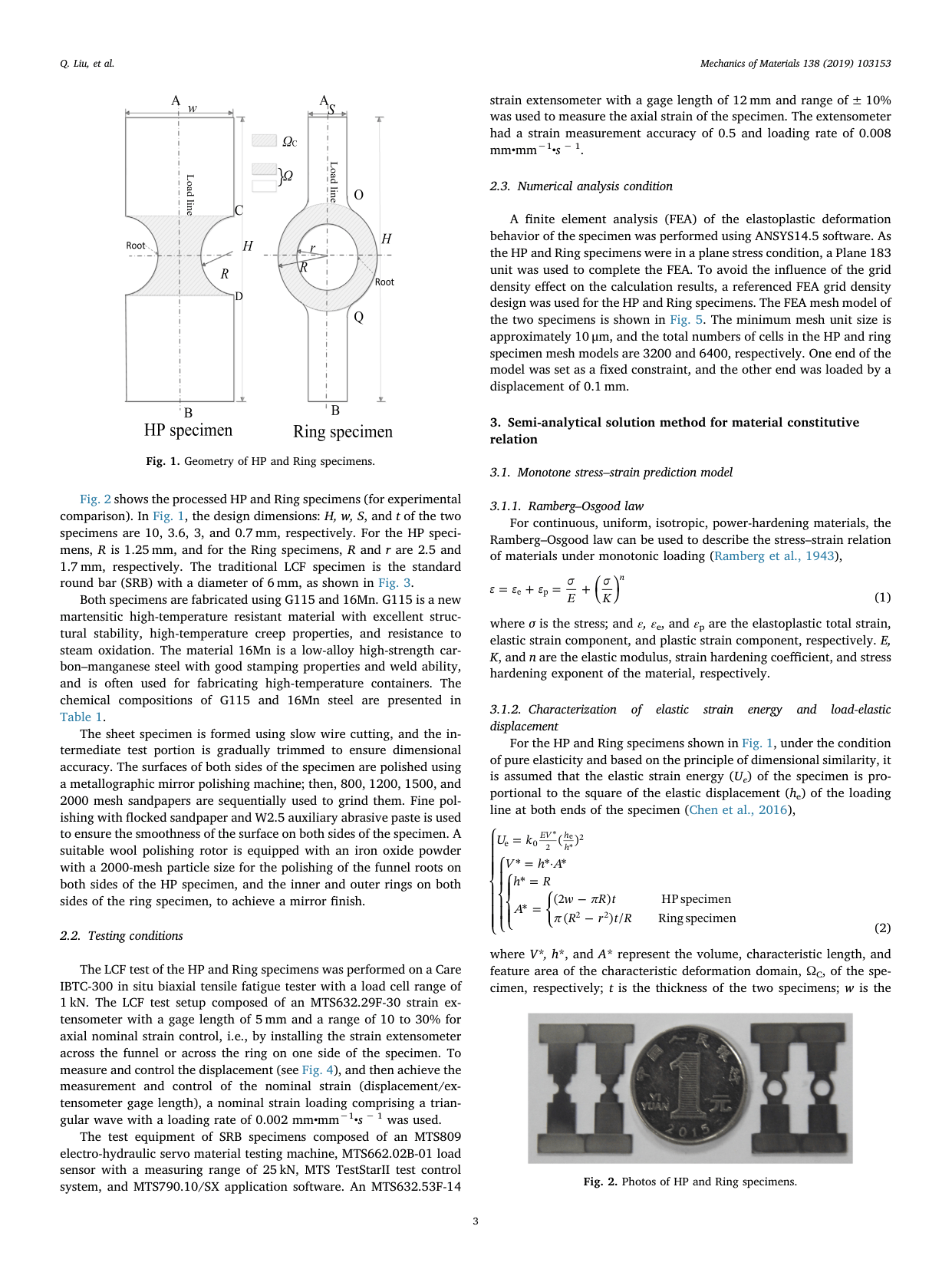

图1　漏斗形（HP）与环形（Ring）小试样的几何形状（引自论文原图）

常规手段在此遇到硬约束：小试样的塑性变形对应到位移变化仅微米到数十微米，普通设备分辨力不足，载荷-位移曲线淹没在噪声中；恒位移幅一旦漂移，应变幅便不恒定，直接破坏 Manson–Coffin 前提；刀口式引伸计夹不上小试样，夹上又引入附加应力、在夹持点提前萌生裂纹；中途换设备重新装夹，更会毁掉载荷链的一致性。

实测依托凯尔测控 IBTC-300 原位拉压力学试验系统：0.1 μm 位移分辨力与 0.5 级载荷精度使微米级位移上的载荷响应稳定可辨，这是载荷幅-位移幅循环稳定曲线能够成立的前提；系统支持拉伸、压缩、蠕变、松弛、疲劳及自定义波形，恒位移幅三角波可在数千次循环内保持设定值；配合视频引伸计实现非接触应变测量，毫米级标距无需夹刀口，也不干扰裂纹萌生位置的观察；一体化紧凑结构让循环稳定段与疲劳段在同一装夹下连续完成。

图2　试验装置安装图，IBTC-300 主机、载荷传感器与引伸计布置（引自论文原图）

结论

验证在 G115 耐热钢与 16Mn 钢上完成——同一种材料的小试样与标准试样各做一遍，输出的四组结果包括：载荷幅-位移幅循环稳定曲线、位移幅与局部应变幅之间的转换"标尺"、小试样与标准试样的寿命对照，以及疲劳断口形貌与裂纹形貌。两种材料均通过对照，说明这套换算并非只对某种特殊材料有效。

图3　公式预测与有限元输入的应力-应变曲线对比，验证等效换算（引自论文原图）

结论直接：在 G115 与 16Mn 两种材料上，小试样方法得到的循环应力-应变关系和寿命曲线，与标准方法高度一致；这同时确认了小试样的失效机制与标准试样一致。取样受限不再是让寿命评估停摆的死局。

图4　疲劳断口形貌与裂纹形貌（引自论文原图）

科研意义与价值

试样做不大，不代表寿命算不了。小试样方法把"取样受限"从死局变成一个可计算的换算问题，而它对设备分辨力与控制稳定性的苛刻要求，正是选型时该重点盯住的地方。对需要建立"小试样数据库"的课题组，这条路径具有通用性：试样形状可按取料约束再设计，等效换算框架不依赖具体材料。

核电、航空、化工领域的大量在役构件服役多年，监督取样只能取到很小的一块；增材制造构件的修复区与焊缝热影响区本身就没有标准试样的空间——绕不开小试样方法的地方只会越来越多。而能把它从假设变成实测的，终究是那台分辨力与控制都过硬的仪器。

论文信息：A novel test method based on small specimens for obtaining low-cycle-fatigue properties of materials ／ Qin Liu、Li-xun Cai、Hui Chen、Chen Bao、Tao Yin（西南交通大学力学与工程学院，应用力学与结构安全四川省重点实验室）／ Mechanics of Materials，2019（SCI 3 区）／ IBTC-300 原位拉压力学试验系统
