高分子材料双轴原位加载：技术、装备与应用进展

一、引言

薄膜、柔性电子、水凝胶、生物软组织等高分子材料在实际服役中普遍处于面内双轴应力状态。传统单轴或“离线"测试难以复现其真实力学响应，也无法在加载过程中同步捕捉微观结构演化。双轴原位加载技术通过在两个正交方向独立或耦合施加载荷，并耦合光学/光谱/断层成像手段，实现了“应力-应变-结构"多参量同步表征，已成为高分子材料设计与评价的核心实验手段。

二、技术原理与加载模式

1. 对称加载保持中心不动

双轴原位拉伸台普遍采用“四钳夹持、对称驱动"方案，即上下、左右两对夹具由独立或联动作动器驱动，使十字或矩形试样的几何中心始终位于视场中心，方便显微成像系统实时追踪同一区域 。

2. 加载模式

- 比例加载：两轴应变比或应力比恒定，用于测定面内各向同性参数。

- 非比例加载：两轴可异步、异幅、异相，模拟复杂服役路径，研究材料棘轮、疲劳及损伤耦合行为。

- 循环疲劳：频率 0.001–1 Hz，峰值载荷 5–300 N，可叠加正弦、三角或自定义波形，对柔性电子封装、薄膜电容器等进行等双轴疲劳加速试验 。

3. 环境耦合

通过模块化附件实现室温~400 ℃高温、–196 ℃低温、恒温水浴、腐蚀电解液或可控湿度环境，实现“力-热-湿-化"多场原位耦合 。

三、关键装备与性能指标

国产商业化系统已具备以下指标：

- 载荷峰值300N，位移分辨率 0.1 µm，满足超软水凝胶、< 5 µm 厚柔性薄膜的低载荷测试；

- 双轴独立闭环控制，支持应力/应变/位移多通道反馈，可实现 10⁻⁵ s⁻¹ 级准静态到 1 Hz 动态加载；

- 兼容高景深光学显微镜、共聚焦拉曼、X-ray CT 及二维 DIC，实现 1 µm 空间分辨、0.01 % 应变分辨的在线测量 。

四、微观表征与数据分析

1. 原位 DIC：通过非接触视频引伸计或高速二维 DIC，实时获取全场应变分布，揭示颈缩、剪切带、局部皱曲等变形局域化现象。

2. 光谱/成像耦合：结合共聚焦拉曼可追踪分子链取向、结晶度变化；同步辐射 X-ray CT 可三维量化孔洞、裂纹在双轴应力下的萌生-扩展-贯通过程 。

3. 本构建模：基于原位实验数据，校准超弹性、粘弹性-粘塑性或损伤耦合模型参数，为柔性器件有限元仿真提供材料卡片。

五、典型应用案例

1. 柔性电子封装

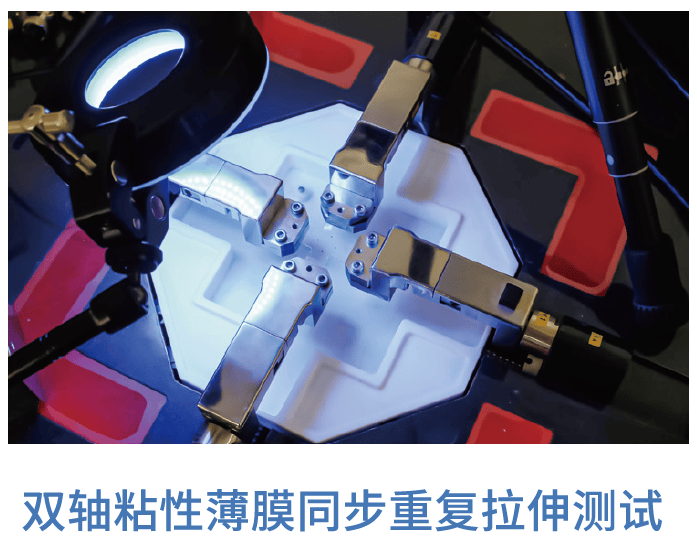

对聚酰亚胺/铜箔异质膜进行双轴疲劳（1 Hz，±0.5 % 等双轴应变），发现界面微裂纹在 10³ 周即萌生；通过调整 PI 交联密度，疲劳寿命提升 5 倍 。

2. 水凝胶人工软骨

在 37 ℃磷酸盐缓冲液中对双网络水凝胶实施非比例加载，观测到第二网络链断裂导致的瞬时模量下降 28 %，为关节替代材料设计提供失效判据 。

3. 生物病变血管

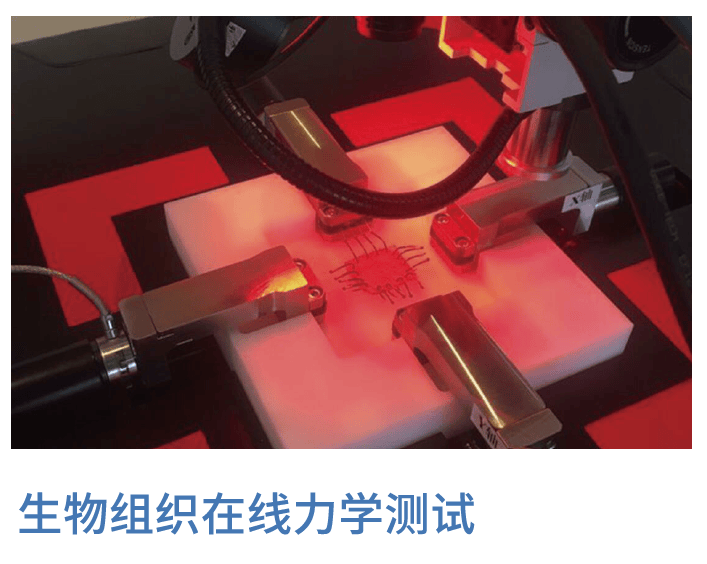

采用 5 N 小载荷传感器与鱼钩夹具，对动脉粥样硬化斑块切片进行双轴拉伸，结合 OCT 成像，发现纤维帽厚度 < 65 µm 时，双轴应力峰值超过 250 kPa，易引发破裂 。

六、挑战与发展趋势

1. 大尺寸/高均匀性：现有试样多 10–20 mm，向 6 英寸晶圆级、> 100 mm 幅宽扩展需解决张力均匀与边缘效应。

2. 高频动态与惯性补偿：柔性电子服役频率可达 kHz 级，需开发轻量高刚性传动机构与惯性补偿算法。

3. 多尺度原位耦合：将宏观双轴加载与 AFM、纳米红外或同步辐射纳米 CT 联用，实现从纳米链段到宏观薄膜的跨尺度表征。

4. AI 驱动逆向设计：利用原位实验大数据，结合机器学习，实现“加载路径-微观结构-宏观性能"反向优化，加速高分子薄膜材料的按需设计。

七、结语

双轴原位加载技术已从实验室原型发展为面向柔性电子、生物医疗、能源薄膜等产业的精密测试平台。随着多物理场耦合、高通量数据及人工智能的深度融合，它将在高分子材料研发-制造-服役全链条中扮演愈发关键的角色，为下一代高性能、高可靠性高分子器件提供坚实的实验与理论支撑。
