金属材料弯曲疲劳测试：原理、方法与应用

一、 测试原理与目的

原理：通过对金属试样施加循环变化的弯曲应力，模拟其在实际工作中承受的反复弯曲载荷，直至试样产生裂纹或断裂。

目的：

1. 测定S-N曲线：绘制应力幅与疲劳循环次数之间的关系曲线，这是评估材料疲劳性能的基础。

2. 确定疲劳极限：对于钢铁等材料，寻找其理论上可以承受无限次循环（如1000万次）而不发生破坏的最大应力值。

3. 比较材料性能：比较不同材料、不同热处理工艺或不同表面处理状态下的疲劳性能。

4. 质量控制与失效分析：为产品设计和质量控制提供数据支持，并用于分析实际工况下的疲劳失效原因。

二、 主要测试方法（加载方式）

1. . 三点弯曲疲劳测试

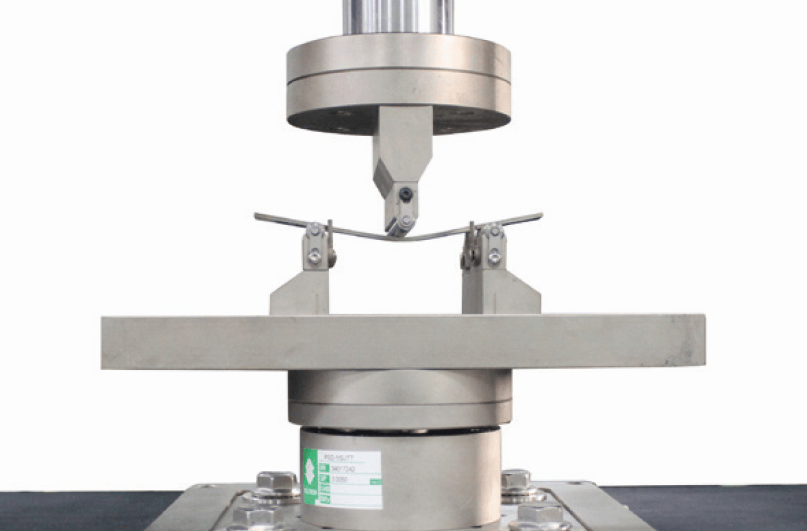

原理：试样由两个支撑点支撑，一个作动头在试样中心点施加交变载荷。

特点：试样中部弯矩最大，应力集中明确。常用于陶瓷、复合材料或带有预制裂纹的试样。

2. 四点弯曲疲劳测试

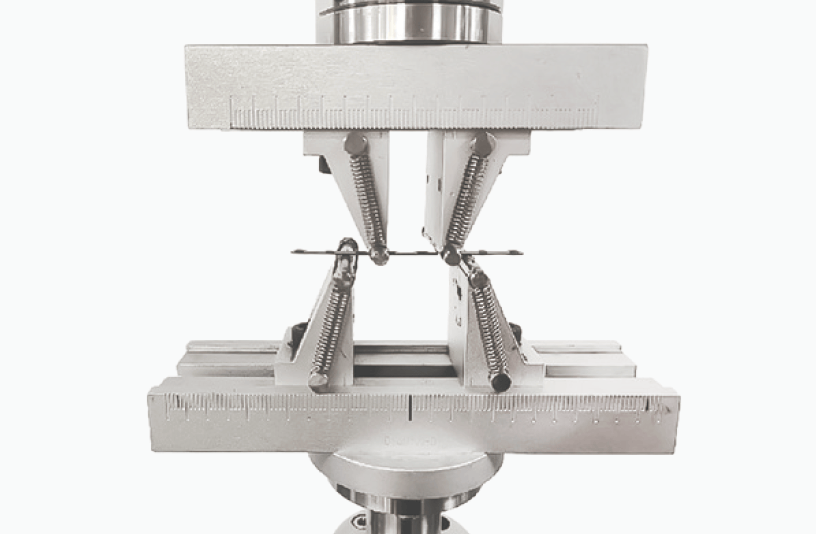

原理：试样由两个支撑点支撑，但有两个对称的加载点。在两个加载点之间的区域，试样承受纯弯曲（恒定弯矩）。

特点：在恒弯矩区内，应力分布均匀，非常适合测试表面处理（如喷丸、渗碳）的效果，因为结果不受应力梯度的影响。

三、 测试系统核心组成部分

1. 主机框架：提供刚性支撑。

2. 加载系统：三点/四点弯曲：电磁试验机。

3. 控制系统：控制测试频率、载荷幅值、波形等。

4. 测量系统：

载荷传感器：测量施加的力。

应变片：贴在试样上，直接测量应变，从而更精确地计算应力。

5. 计数与停机系统：循环次数计数器，以及当试样断裂或出现特定变形时能自动停机的装置。

四、 测试流程与数据分析

1. 试样制备：严格按照标准（如GB/T、ISO、ASTM）加工试样，确保表面光洁度一致，避免引入额外的应力集中。

2. 安装试样：精确对中，确保载荷施加无误。

3. 设置参数：设定应力水平、频率、循环次数上限等。

4. 开始测试：在不同应力水平下测试一组试样（通常8-12个）。

5. 数据记录：记录每个试样在特定应力下的疲劳寿命（断裂时的循环次数）。

6. 绘制S-N曲线：

纵轴：应力幅。

横轴：疲劳寿命（通常取对数坐标）。

将数据点绘制在图上，并进行曲线拟合。

7. 确定疲劳极限：对于钢铁材料，通常将经受 10^7 次循环不断裂的最高应力值定义为疲劳极限。

五、 主要标准

国际标准：

ISO 1143: Metallic materials — Rotating bar bending fatigue testing

ASTM E466: Standard Practice for Conducting Force Controlled Constant Amplitude Axial Fatigue Tests of Metallic Materials (虽然主要是轴向，但原则通用)

ASTM E739: Standard Practice for Statistical Analysis of Linear or Linearized Stress-Life (S-N) and Strain-Life (ε-N) Fatigue Data

中国国家标准：

GB/T 4337: 金属材料 疲劳试验 旋转弯曲方法

GB/T 3075: 金属材料 疲劳试验 轴向力控制方法

六、 应用与注意事项

应用领域：汽车发动机曲轴、连杆、弹簧；铁路车轴；飞机起落架；风力发电机主轴；各种传动轴等。

注意事项：

应力集中：缺口、划痕等会显著降低疲劳寿命，测试时需特别注意。

表面状态：表面粗糙度、残余应力（如喷丸强化）对结果影响巨大。

频率效应：在高频下，材料可能因温升而导致性能变化。

统计分析：疲劳数据具有固有的分散性，必须使用统计方法处理数据。

总结：金属材料弯曲疲劳测试是一种高效、经济且标准化的方法，是获取材料基础疲劳性能数据的重要手段。通过选择合适的测试方法并严格遵守标准流程，可以获得可靠的数据，为产品设计和寿命预测提供关键依据。好的，金属材料弯曲疲劳测试是疲劳测试中最常见和基础的类型之一。它主要用于快速评估金属材料在交变应力下的耐久性，对于轴、弹簧、桥梁构件等承受弯曲载荷的部件至关重要。
